哪種情況下需要采用串聯諧振的方法進行耐壓試驗？
各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期進行。在工頻條件下，由于被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源容量相應的也有較高的要求，傳統的工頻耐壓裝置往往單件體積大，重量重，不便于現場搬運，而且不便于任意組合，靈活性較差。比較好的方法是采用串聯諧振的方法進行耐壓試驗。
變頻串聯諧振耐壓裝置主要針對于10kV、35kV等電纜，110kV及以下電壓等級GIS，開關、互感器、刀閘等變電站設備。

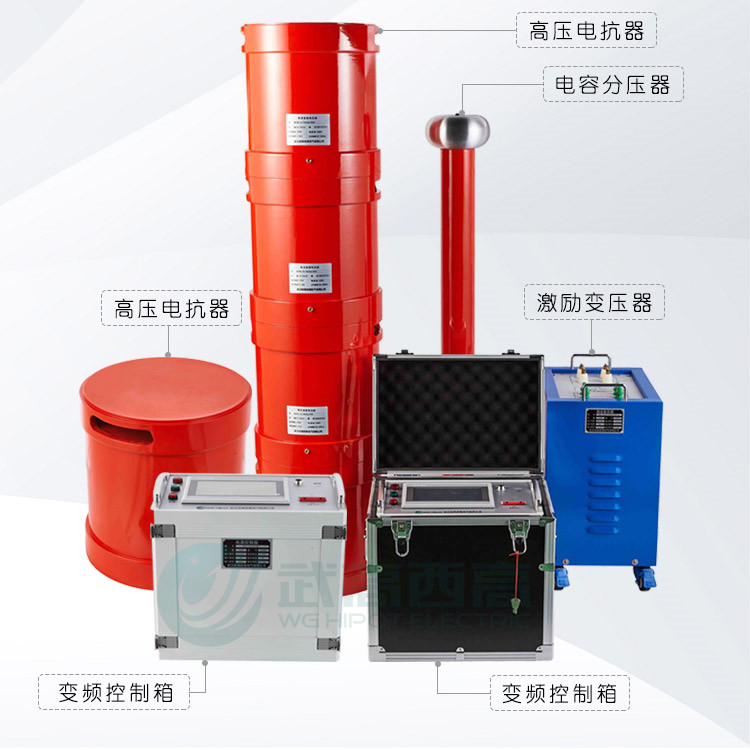

變頻串聯諧振耐壓試驗是利用電抗器的電感與被試品電容實現電容諧振，在被試品上獲得高電壓、大電流。電抗器采用多只分開設計，即可滿足高電壓、小電流的設備試驗條件要求，又能滿足像10kV電纜等低電壓交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。
變頻串聯諧振試驗不同于一般通用的試驗儀器，最大的特點是同一套設備可以用于不同電氣設備的交流耐壓試驗如交聯電纜、變壓器、GIS、電動機和發電機等，除了本選型目錄給出系列典型常用型號供用戶選擇外，通常需要根據用戶的試品范圍和試驗要求進行配置方案的設計，滿足不同地區、不同用戶、不同試品的試驗要求。
電纜交流耐壓試驗設備選型指南
產品型號名稱 | 試品對象適用范圍 | 產品基本配置 | |||
變頻電源1臺 | 勵磁變壓器1臺 | 諧振電抗器 | 分壓器1臺 | ||
WXTF-108/108/54 | 31500kVA/35kV及以下電力變壓器 | 6kW | 6kVA | 27kV/1A | 100kV |
10kV/35KV斷路器及閉母線、絕緣子 | |||||
10kV（300 m㎡）電纜2000m | |||||
35kV（300 m㎡）電纜800m | |||||
WXTF-135/108 | 10kV（300 m㎡）電纜3000m | 7.5kW | 7.5kVA | 27kV/1.25A | 100kV |
35kV（300 m㎡）電纜1000m | |||||
35kV開關，絕緣子等 | |||||
WXTF-216/108 | 35kV（300 m㎡）電纜1500m | 10kW | 10kVA | 27kV/2A | 100kV |
10kV（300 m㎡）電纜4000m | |||||
35kV斷路器、GIS，隔離開關，CT，PT等 | |||||
WXTF-216/216 | 110kV斷路器及GIS | 10kW | 10kVA | 36kV/1A | 200kV |
35kV斷路器、GIS，隔離開關，CT，PT等 | |||||
35kV（300 m㎡）電纜1200m | |||||
10kV（300 m㎡）電纜4000m | |||||
63000kVA/110kV及以下電力變壓器 | |||||
WXTF-270/270 | 63000kVA /110kV及以下電力變壓器 | 15kW | 15kVA | 45kV/1A | 270kV |
35kV（300 m㎡）電纜1000m | |||||
10kV（300 m㎡）電纜3000m | |||||
110kV斷路器、GIS，開關，線路絕緣子等 | |||||
WXTF-648/270/135 | 110kV（300 m㎡）電纜1000m | 25kW | 25kVA | 45kV/1.6A | 300kV |
35kV（300 m㎡）電纜2000m | |||||
10kV（300 m㎡）電纜4000m | |||||
63000kVA /110kV及以下電力變壓器 | |||||
110kV斷路器、GIS，開關，線路絕緣子等 | |||||
WXTF-810/270 | 110kV套管、GIS、支柱絕緣子、隔離開關 | 30kW | 30kVA | 45kV/2A | 300kV |
330kV/370MVA以下變壓器中性點耐壓 | |||||
110KV（630 m㎡）電纜1000m | |||||
35kv（400 m㎡）電纜2000m | |||||
10kV（300 m㎡）電纜4000m | |||||
100MW/110kV及以下全絕緣主變壓器 | |||||
10kV/135MW火力發電機交流耐壓試驗 | |||||
WXTF-405/108 | 10kV（300 m㎡）電纜5000m | 24kW | 24kVA | 27kV/2.5A | 100kV |
