WXAG-A系列 智能電力安全工器具試驗裝置
產品分類: 電力安全工器具試驗裝置
WXST-A系列智能電力安全工器具,本平臺主機采用了PLC控制器技術、2.4G ISM組網技術、結合優良的人機界面操作,較精確測量多路高壓泄漏電流。本裝置能可靠地鑒別絕緣手套(靴)和絕緣拉桿的泄漏電流,絕緣老化和工頻耐壓等參數,可同時檢測六只絕緣手套(靴)和多根絕緣桿;配驗電器功能檢測裝置可對驗電器的起動電壓和抗干擾性能進行測試。若選配相關輔助測試夾具或配套電極裝置,可用于絕緣毯、絕緣墊、絕緣袖套、絕緣服、絕緣帽、絕緣梯、絕緣擋板、絕緣凳等絕緣工具的耐壓試驗。以考核產品的絕緣水平,發現被試品的絕緣缺陷,衡量過電壓的能力。
訂購熱線:15172499955
立即咨詢★ 產品概述
WXST-A系列智能電力安全工器具試驗裝置是根據電力行業標準而設計的、性能先進的智能型耐壓試驗設備平臺,本平臺主機采用了PLC控制器技術、2.4G ISM組網技術、結合優良的人機界面操作,較精確測量多路高壓泄漏電流,使您在使用時輕松自如、得心應手。本裝置能可靠地鑒別絕緣手套(靴)和絕緣拉桿的泄漏電流,絕緣老化和工頻耐壓等參數,可同時檢測六只絕緣手套(靴)和多根絕緣桿;配驗電器功能檢測裝置可對驗電器的起動電壓和抗干擾性能進行測試。若選配相關輔助測試夾具或配套電極裝置,可用于絕緣毯、絕緣墊、絕緣袖套、絕緣服、絕緣帽、絕緣梯、絕緣擋板、絕緣凳等絕緣工具的耐壓試驗。以考核產品的絕緣水平,發現被試品的絕緣缺陷,衡量過電壓的能力。
★ 產品介紹

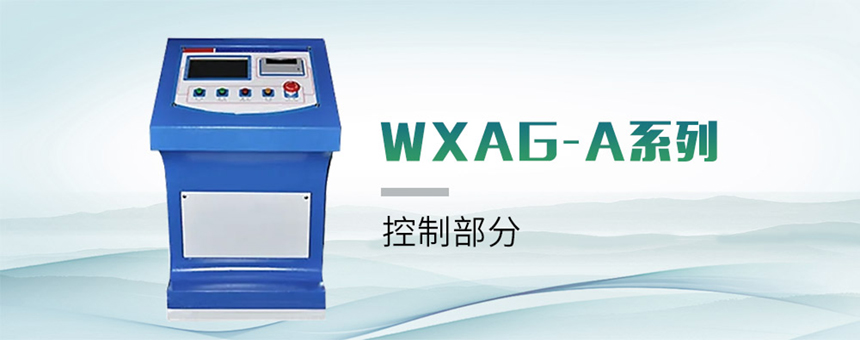

控制部分
◆ 可編程控制器PLC自動化電氣控制。
◆ 高壓電壓、高壓電流、低壓電壓、低壓電流同步隔離采集,采用高精度傳感器和高性能采集芯片。
◆ 人機界面采用彩色液晶觸控顯示器,全觸控和鍵控操作方式,
◆ 智能化工作過程,任選自動方式和手動方式。
◆ 獨立界面顯示高壓電壓、高壓電流、低壓電壓、低壓電流,時間及耐壓結果,高壓曲線動態顯示,顯示直觀明了。
◆ 高壓電流采用分布式結構,易于維修,任意一路故障不影響試驗;
◆ 高壓電流有多種組合方式,適合不同需求的客戶的個性要求;
◆ 完善的過壓、過流保護、閃絡保護,自設定輸出電壓、高壓電流上限、低壓電流上限和計時時間。
◆ 具有回零檢測功能,自動回零后才可進行試驗,安全可靠。
◆ 具有8000條/3個月的本機存儲空間,提供USB接口數據導出到外部U盤,可生成Excel表格。
◆ 逼近式調壓算法,到達設定電壓后自動耐壓計時,計時結束后自動降壓回零。
◆ 超過設定低壓電流或閃絡保護值后時,自動切斷電壓輸出,降壓回零;
◆ 超過設定高壓電流時,高壓分斷裝置能分斷不合格被試品,其他回路繼續試驗(選配);
◆ 軟硬件抗干擾設計,多種抗干擾手段,適應惡劣電磁環境。
◆ 自動錯誤診斷,易于發現和解決問題,設備維護簡潔、維修方便。
◆ 泄漏電流閥值可由客戶屏蔽設定,屏表進行通迅自檢,可靠無憂。
◆ 可選配門聯鎖警燈警鈴等。

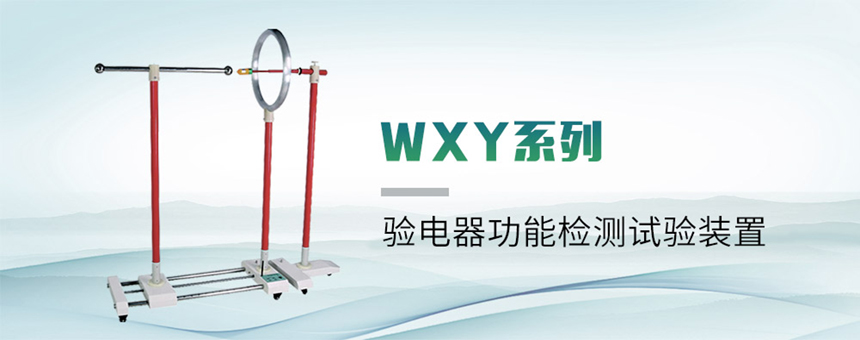

驗電器檢測裝置
◆ 本裝置可對高壓驗電器、低壓驗電器、聲光型驗電器、伸縮式驗電器等等不同的驗電器進行起動電壓和抗干擾性能進測試。
◆ 該產品是根據我國電力行業標準《DL740-2000》,有利于驗電器功能準確檢驗,便于試驗人員操作。
◆ 適用于10KV及35KV,66KV、110KV、220KV、330KV,500kv電壓的檢驗。
◆ 只需將帶接觸電極延長段的驗電器。
◆ 外形美觀,移動方便。

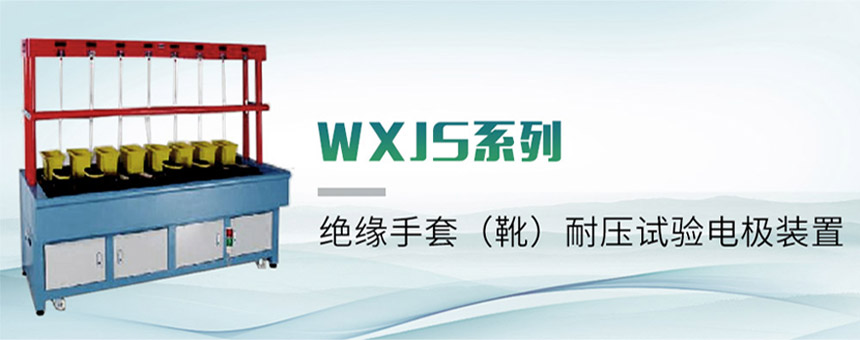

絕緣手套(靴)耐壓試驗裝置
◆ 絕緣靴和絕緣手套是電力系統的研發操作和檢修必備的安全防護用具,高電壓與控制臺隔離,實現安全測量高壓泄漏電流的目的。
◆ 可針作業型和防護型的絕緣手套(靴)進行測試,測試范圍廣泛,可滿足20KV、40KV、50KV,60kv電壓要求下的試驗。
◆ 多路泄漏電流分別測量,紅外傳輸。可靠地鑒別絕緣手套(靴)的泄漏電流,絕緣老化和工頻耐壓等參數,可同時檢測六只絕緣手套(靴)。
◆ 擊穿或過流試品,自動脫離,其他試品繼續試驗,省時高效。

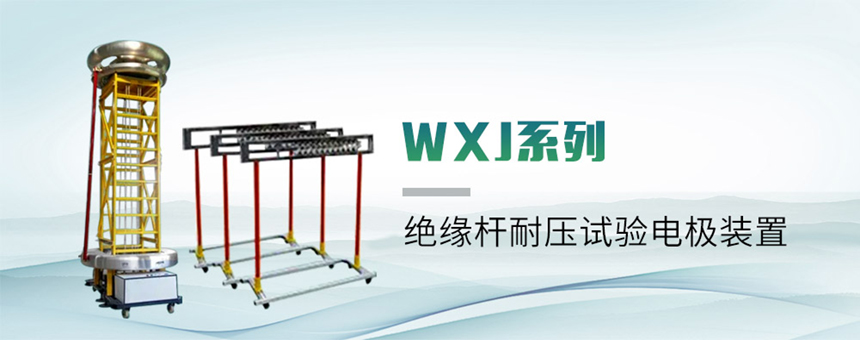

絕緣桿耐壓試驗電極裝置
◆ 按照《帶電作業工具、裝置和設備預防性試驗規程》,執行《DLT 976-2005》標準。
◆ 適用于各種電壓等級的絕緣桿耐壓試驗.
◆ 可測試不同類型的絕緣棒,包括常見的,接口式絕緣操作桿,伸縮式高壓令克棒,游刃式高壓令克棒。
◆ 試驗裝置采用鋁合金型材作為支撐底座,重量輕、強度高
◆ 試驗電極采用304不銹鋼管,具有抗氧化、耐磨、導電率高等特性
◆ 高內嵌導電泡棉,能使被試品與電極緊密貼合,還能有效地保護被試品表面不受損傷。
◆ 12個檢測工位可同時檢測,提高操作效率
◆ 絕緣桿測試儀可進行伸縮高度調節,可滿足不同長度的絕緣桿的絕緣測試。
◆ 測試范圍廣可滿足10KV,35KV,110KV,220KV,330KV,500KV的絕緣棒進行測試。

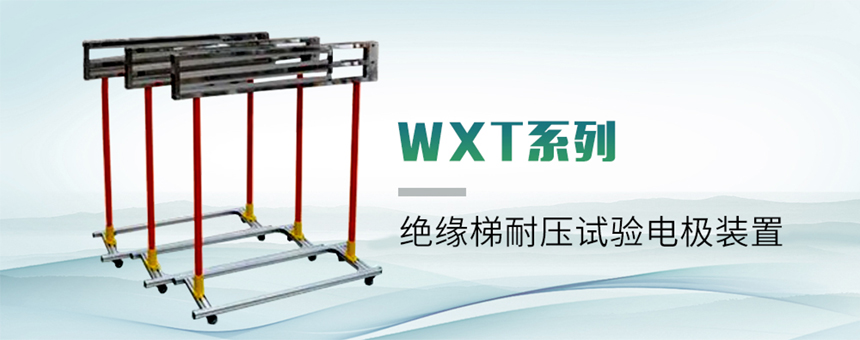

絕緣梯耐壓試驗電極裝置
◆ 絕緣梯耐壓試驗電極裝置具有實用性強、設計新穎、操作簡單方便、結實耐用、測試種類齊全、高效等優點。
◆ 適用于電力系統10kV、35kV、66kV、220kV、110kV和500kV電壓等級.
◆ 可測試絕緣單梯、絕緣合梯、絕緣人字梯、絕緣伸縮單梯、絕緣伸縮合梯、絕緣伸縮人字梯等。
◆ 可同時進行同一電壓等級的多個絕緣梯耐壓試驗,能滿足電力工人作業時的絕緣要求。

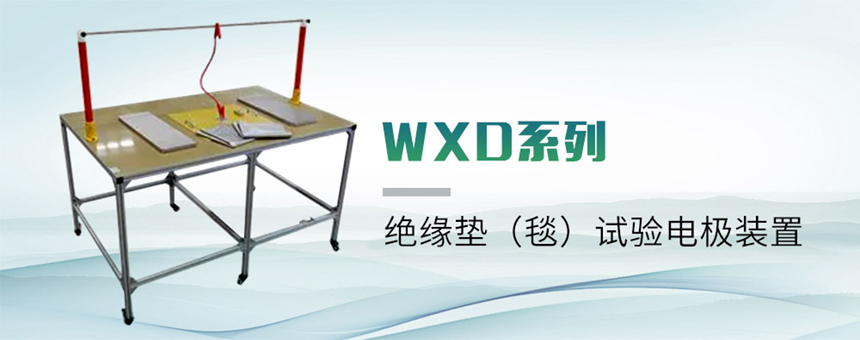

絕緣墊(毯)試驗電極裝置
◆ 絕緣墊電極裝置是依據電力行業標準《DL/T976-2005》-《帶電作業工具、裝置和設備預防性試驗規程》。
◆ 試驗平臺采用鋁合金材料作為支撐。
◆ 試驗電極采用高強度金屬板材,此板材具有抗氧化、耐磨、導電率高等特性。
◆ 可對2mm~12mm等不同厚度的絕緣墊(絕緣隔板)進行工頻耐壓測試和表面工頻耐壓試驗。
◆ 可滿足5kv、10kv、20kv、25kv、35kv不同電壓等級的絕緣墊和絕緣板進行測試。
◆ 測試方便,反應靈敏快速得出結論,提高效率。

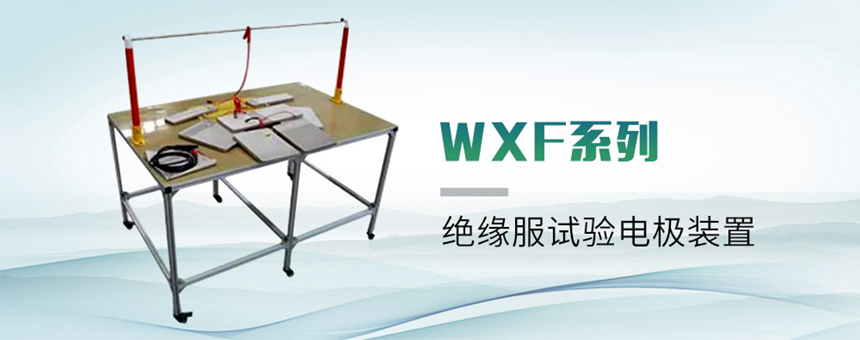

絕緣服試驗電極裝置
◆ 試驗裝置依據《DLT 976-2005》-《帶電作業工具、裝置和設備預防性試驗規程》。
◆ 可針對絕緣披肩、絕緣服、絕緣褲、絕緣袖套進行耐壓檢測。
◆ 電壓可滿足絕緣服進行5kv-20kv的耐壓檢測。
◆ 檢測過程方便省時,測量精準,準確率高達99%,設計合理,操作簡單不費時。
◆ 采用輕便材料制成,易于搬運,收納。

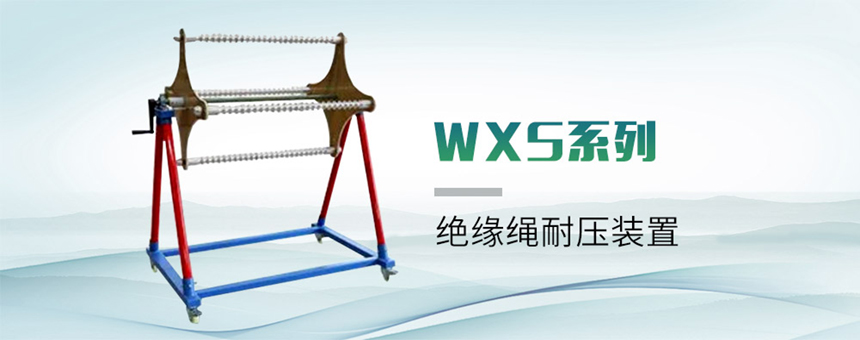

絕緣繩耐壓試驗電極裝置
◆ 該裝置依據《DLT 976-2005》-《帶電作業工具、裝置和設備預防性試驗規程》。
◆ 本裝置可對高強滌綸牽引繩、迪尼瑪牽引繩、錦綸絕緣繩、蠶絲絕緣繩、防潮蠶絲絕緣繩、丙綸繩、尼龍繩、麻繩等不同材質的絕緣繩進行測試
◆ 內嵌導電泡棉,加強被試品與電極緊密貼合,并有效地保護被試品表面不受損傷,防止可能出現的被試品測試過程中移動的可能。
◆ 能滿足不同等級電壓下的耐壓檢測。

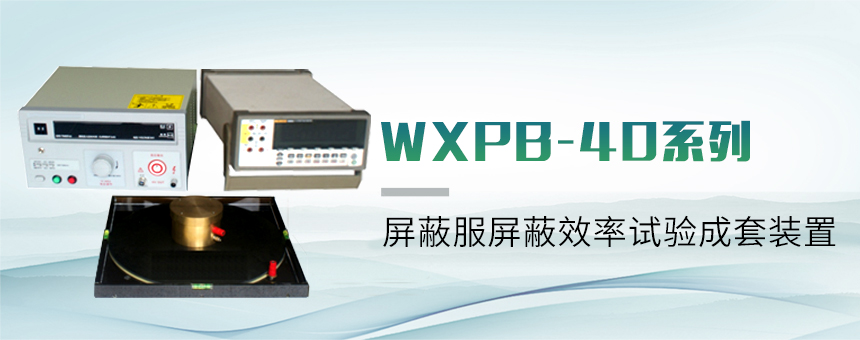

屏蔽服耐壓試驗電極裝置
◆ 該裝置可全方面檢測屏蔽服的安全檢測裝置。
◆ 可對高壓屏蔽服,電磁屏蔽服,等電位作業屏蔽服,500kv屏蔽服進行檢測。
◆ 檢測的部位包括,上衣,褲子,襪子,手套,鞋子整套部位,精準檢測出屏蔽服的電阻和效率方面的安全性,保證在作業中員工的安全。
◆ 整個試驗裝置輕巧方便,便于存放攜帶。

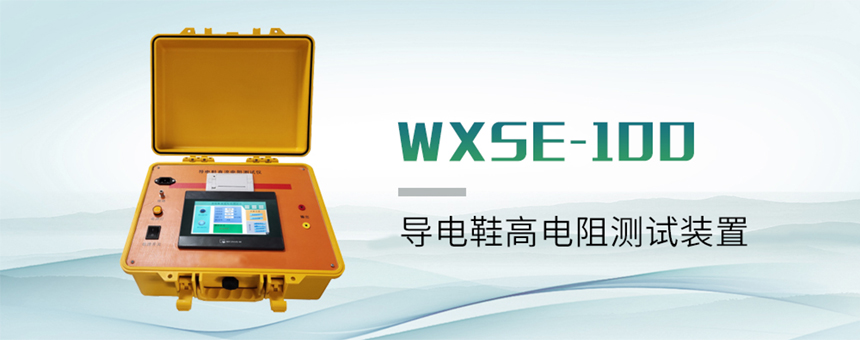

導電鞋高電阻測試裝置
◆ 根據《DL/T1476-2015》-《電力安全工器具預防性試驗規程》
◆ 可針對布內,皮內不同的材質的導電鞋和防靜電鞋進行安全性能測試。

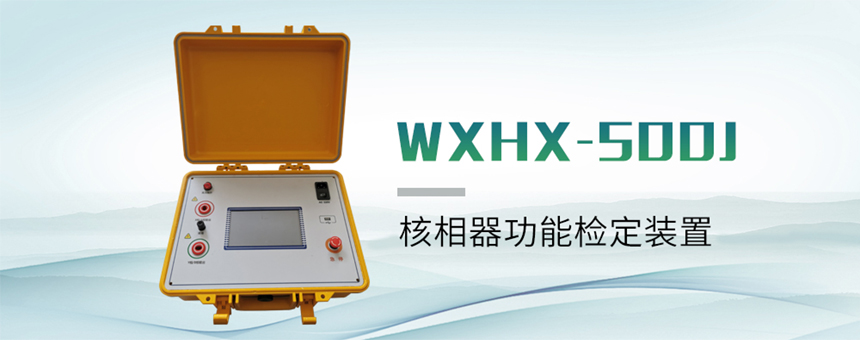

核相器檢定裝置
◆ 核相器檢定裝置可針對市面上的有線核相器,無線核相器,語言核相器,數字核相器進行動作電壓試驗絕緣部分工頻耐壓試驗。
◆ 儀器本身便攜易帶可滿足不同環境下來進行檢測。
◆ 此款產品采用無線傳輸技術,真正達到安全可靠、快速準確。
◆ 10V-500KV電壓等級均適用。

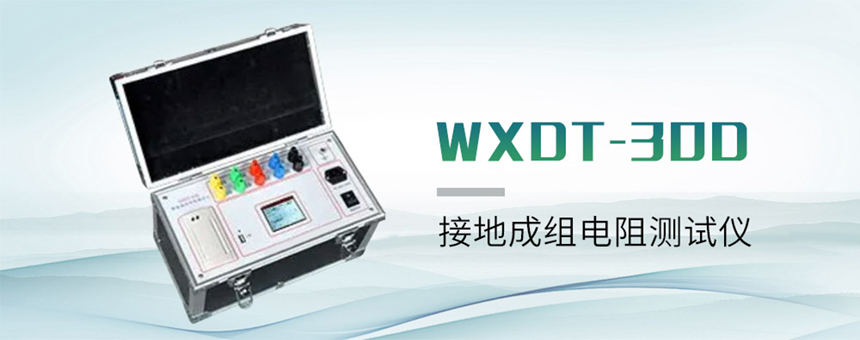

接地成組電阻測試儀
◆ 可精密檢測出低壓接地線,高壓接地線,接觸網接地線、接觸軌接地、線路用接地線的安全性能。
◆ 能滿足25mm2、35mm2、50mm2、70mm2、95mm2、120 m2的各種截面的電阻測試。
◆ 可以科學地評價接地線的截面、材質、接頭壓接、有無斷芯等全面質量,以對新地線驗收,對已應用中的接地線進行可用性的科學評價。

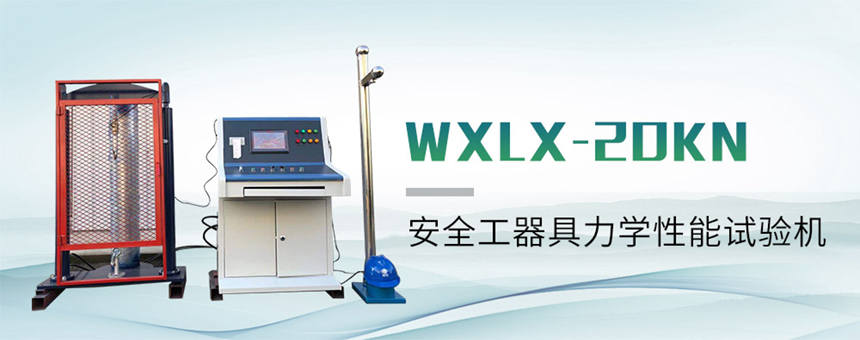

電力安全工器具力學性能試驗機
◆ 可進行安全帶、腳扣、竹(木)梯、升降板、安全帽等所有電力安全工器具的力學性能測試,包括沖擊性能試驗,耐穿刺性能試驗,靜負荷試驗等的測試。
◆ 另可自行設定參數做其它軟、硬材質(如繩、葫蘆等起重工具)的力學性能試驗。
◆ 較大拉力可達20kN,滿足不同等級的負荷測試。
◆ 測試過程加載平穩,無過沖現象,可切換手動/自動操作,操作起來方便精準,還具有峰值記錄。
★ 技術參數
型號 | 配置 | 試驗工位 | 電極種類 | 適用范圍 |
WXAG-85A | 7寸屏 | 6 | 塑料桶 | 10kv 及以下 |
WXAG-810A | 7寸屏 | 6 | 35kv 及以下 | |
WXAG-815A | 7寸屏 | 6 | 110kv 及以下 | |
輸入電壓:AC220V ±10% | 輸出容量:5KVA(可定制) | |||
低壓輸出:AC 0~250V | 低壓電流:0~25A | |||
高壓電壓:0~50KV | 計時范圍:0~9999s | |||
電壓誤差范圍:<±1.5% | 電流誤差范圍:<±1.5% | |||
高壓泄露電流量程:30.0mA | 泄露電流測量誤差:±(1.5%+2個字) | |||
泄露電流分辨率:0.1mA | 環境溫度:-20℃ ~50℃ |
