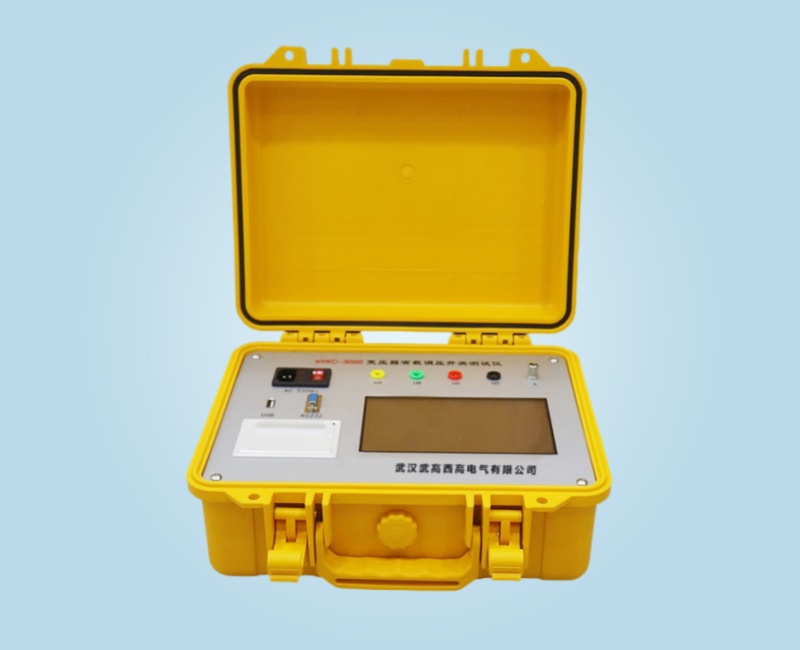

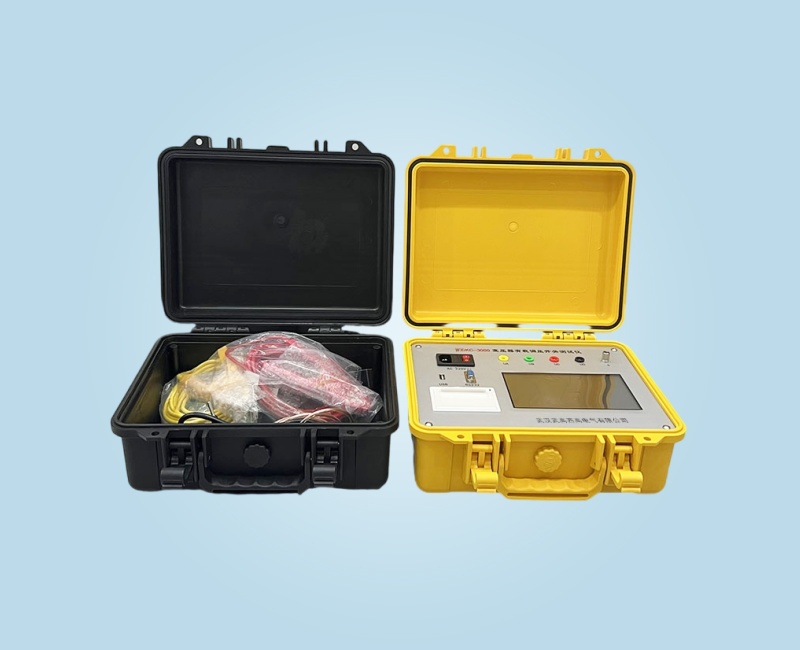

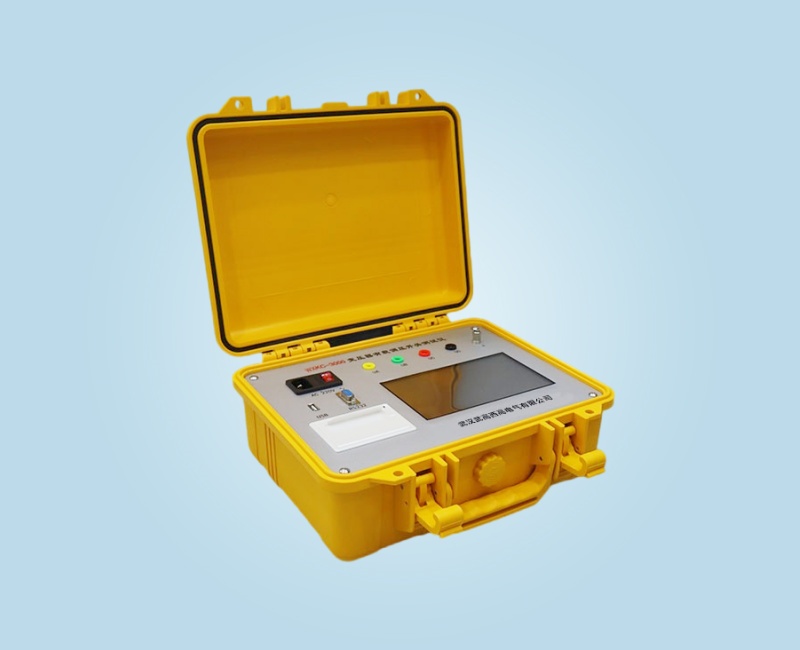

WXKC-3000 變壓器有載分接開關測試儀
產品分類: 變壓器測試儀
該儀器具有對所測數據進行分析、存貯、打印等功能。解決了目前電力變壓器有載分接開關測量方法落后,沒有專用測試手段的問題??稍陔娏υO(shè)備預防性試驗及變壓器大修中及時診斷出有載分接開關的潛在故障,對提高電力系統運行的可靠性具有重要意義。
訂購熱線:15172499955
立即咨詢★ 產品介紹
WXKC-3000變壓器有載調壓開關測試儀,是用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標的綜合測量儀器。它采用計算機控制,通過特殊設計的測量電路,可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性、等參數的測量。用戶可根據需要和現場條件,直接由分接開關引線進行測量,也可由變壓器三相套管及中性點直接接線測量。該儀器具有對所測數據進行分析、存貯、打印等功能。解決了目前電力變壓器有載分接開關測量方法落后,沒有專用測試手段的問題。可在電力設備預防性試驗及變壓器大修中及時診斷出有載分接開關的潛在故障,對提高電力系統運行的可靠性具有重要意義。
★ 產品別稱
變壓器有載調壓開關測試儀、變壓器有載分接開關測試儀、變壓器有載分接開關測量儀,變壓器有載開關測試儀,電力變壓器有載開關測試儀,變壓器有載開關參數測試儀,分接開關測試儀,有載分接開關綜合測試儀,變壓器有載分接開關特性測試儀,變壓器有載分接開關參數測試儀
★ 產品特點
1. 光線示波器功能:儀器分三通道可同時記錄A、B、C三相,儀器可自動捕捉和顯示過渡過程中過渡電阻及時間跳變的過程。不受天氣影響,功能遠比光線示波器優越。
2. 較強的綜合能力:在一臺儀器內可實現對有載分接開關各種參數的測量。
3. 打印輸出:儀器配有一臺面板式前換紙型高速打印機。
4.具有良好的抗干擾性能:全鋁合金機箱和儀器內配有電源噪音濾波器及抗干擾電路,可在電源質量較差, 且有強電磁場干擾的現場進行可靠測量。
5.數據保持,數據通訊:使用者所測量的數據及波形,可保存在儀器內。所存貯的波形達128組,不會因斷電而丟失,現場存貯的試驗結果可通過專用數據線經串口傳送到計算機里保存
(本公司送專用軟件)。
★ 技術參數
三路獨立測試電源,至大輸出電流 | 0.5A | |
儀器設置采樣率 | 10~20KHZ | |
單次波形至大存儲時間 | 6.4秒 | |
過渡電阻測量范圍 | Y/Δ型變壓器 | 1-40Ω |
Y型變壓器 | 1-20Ω | |
過渡電阻測量范圍 | 1-5Ω,Δ=±10% | |
5-40Ω,Δ=±5% | ||
時間誤差 | Δ≤±1% | |
顯示器 | 240×128T、T6963C控制器 | |
處理部分 | 高速8位微處理器,數據存儲器512K字節 | |
所存貯的波形多達128組 | ||
高速A/D轉換器,至高采樣率 | 400KHZ | |
電源 | 220V | |
功率 | 200W |
