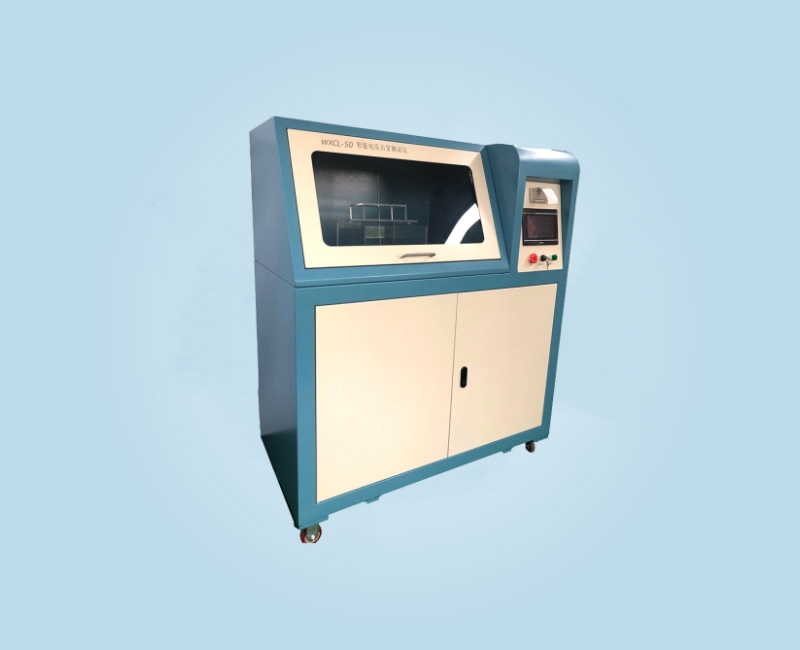

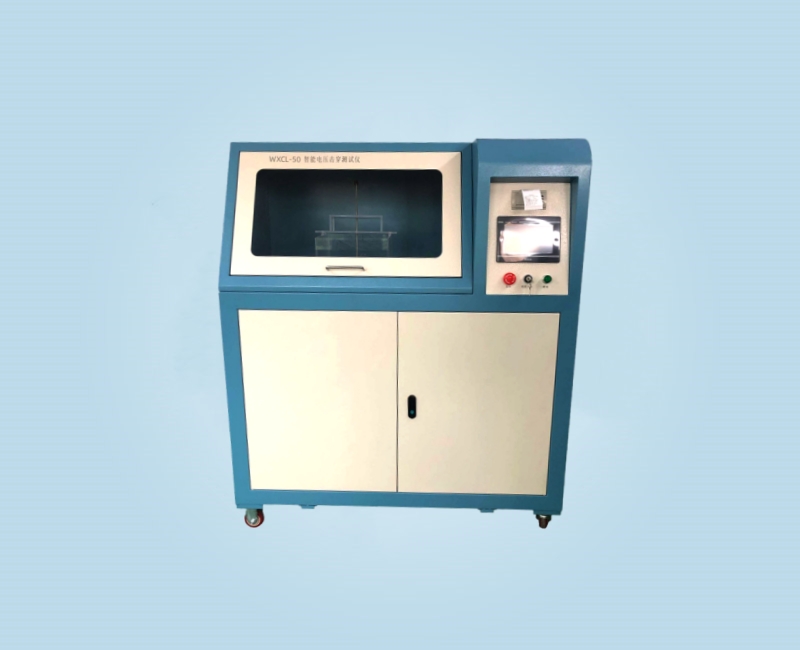

WXCL-50擊穿電壓測試儀
產品分類: 變壓器測試儀
WXCL-50系列電壓擊穿試驗儀根據國家GB1408.1-2006《絕緣材料電氣強度試驗方法》其作用可稱為電氣絕緣強度試驗儀、介質強度測試儀等。其工作原理是:把一個高于正常工作的電壓加在被測設備的絕緣體上,持續一段規定的時間,加在上面的電壓就只會產生很小的漏電流,則絕緣性較好。程控電源模塊、信號采集調理模塊和計
訂購熱線:15172499955
立即咨詢一、產品概述
WXCL-50系列電壓擊穿試驗儀根據國家GB1408.1-2006《絕緣材料電氣強度試驗方法》其作用可稱為電氣絕緣強度試驗儀、介質強度測試儀等。其工作原理是:把一個高于正常工作的電壓加在被測設備的絕緣體上,持續一段規定的時間,加在上面的電壓就只會產生很小的漏電流,則絕緣性較好。程控電源模塊、信號采集調理模塊和計算機控制系統三個模塊組成測試系統,帶報警和時間控制功能。
WXCL-50系列電壓擊穿試驗儀主要適用于固體絕緣材料(如:塑料、橡膠、層壓材料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等絕緣材料及絕緣件)在工頻電壓或直流電壓下?lián)舸姸群湍碗妷旱臏y試。廣泛應用于電力電子行業、機械工業部、研究所、軍工研究、絕緣材料生產單位的高電壓擊穿試驗而設計制造的。
二、產品特點
1、由設備為觸摸屏進行操作控制。
2、如需進行曲線分析,可配備計算機,只進行數據及曲線記錄功能,不進行設備控制,避免了試驗人員在計算機和設備間交替操作,更人性化。
3、設備具有試驗參數記憶功能,相同試驗條件不需要每次試驗都進行設置,且斷電仍會記憶最后一次試驗設置參數。
4、試驗界面簡單明了,且配有示意曲線說明,參數不同,曲線走勢不同,方便理解。
5、控制面板簡潔,功能標注明確,操作簡單。
6、可記錄并同時顯示10次試驗記錄,方便試驗數據的對比分析。且可以實時舍棄不理想的數據。
7、設備試驗界面采用實時顯示的方式,更方便試驗過程的觀看。
8、設備具有安全警告提示,在未關閉試驗箱門時試驗無法開始,且會彈出警告,在滿度(即:高壓變壓器無輸出)時會彈出警告,且試驗過程中如果開門,試驗會自動結束。
9、設備配有三色報警。(選配)
三、產品裝箱單
電壓擊穿試驗儀:1臺
輸入輸出連接線:1套
設備接地線:1根
試驗電極:2副
產品說明書:1份
產品合格證:1份
四、詳細參數
電壓 | 型號 | 5KV | 10KV | 20KV | 50KV | 100KV | 150KV |
1 | 輸入電壓 | AC220V 50Hz | |||||
2 | 輸出電壓 | AC:0~5kV; DC:0-5kV | AC:0~10kV;DC: 0~10kV | AC:0~20kV DC:0~20kv | AC:0~50kV DC:0~50kv | AC:0~100kV DC:0~100kv | AC:0~150kV DC:0~150kv |
3 | 輸出功率 | 0.5kVA | 1kVA | 2kVA | 3kVA | 10kVA | 15kVA |
4 | 測量范圍 | AC:0.05~5kV; DC:0~5kV | AC:0.5-10kV; DC:0.5~10kV | AC:1~20kV; DC:1~20kV | AC:1~50kV; DC:1~50kV | AC1-100kV; DC1~100kV | AC1~150kV; DC1~150kV |
5 | 測量誤差 | ≤2% | |||||
6 | 升壓速率 | 0.025kV/s~0.5/s | 0.05kV/s~1kV/s | 0.1kV/s~2kV/s | 0.20kV/s~5kV/s | 0.02kV/s-10kV/s | 1kV/s~10kV/s |
7 | 耐壓時間 | 0~4H(空載) | |||||
8 | 漏電流 | 可由計算機軟件自由進行設定 | |||||
9 | 電源 | 交流220V+10%的單相交流電壓和50Hz+1%的頻率 | |||||
10 | 試驗環境 | 溫度:15~30℃℃,相對濕度:30%~65%能夠穩定運行。 | |||||
11 | 外形尺寸 | 長x寬x高:1000x1000x1400mm | |||||
12 | 設備自重 | 150kg | 300kg | ||||
13 | 接地要求 | 儀器需要單獨接地,接地附合國家標準要求,金屬棒深埋地下至少要1.5米以下 |
