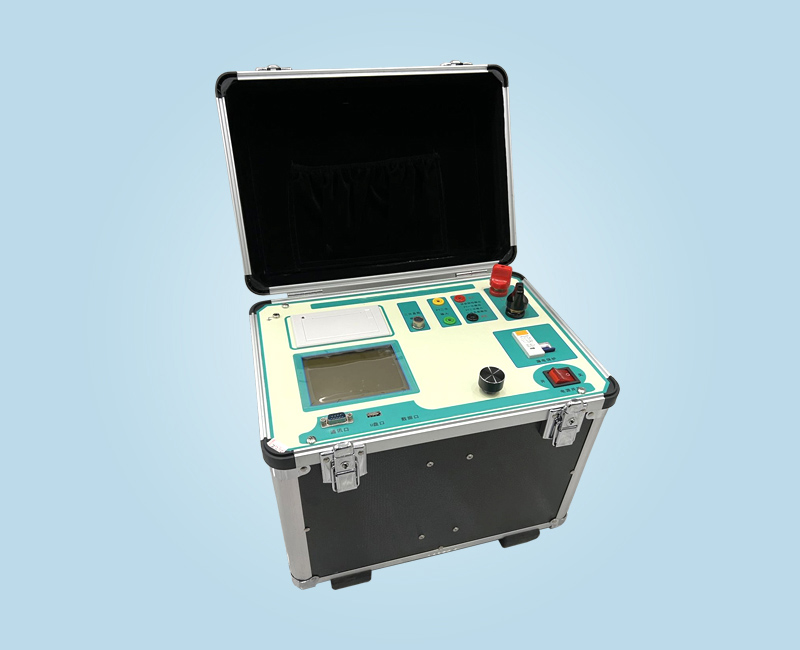

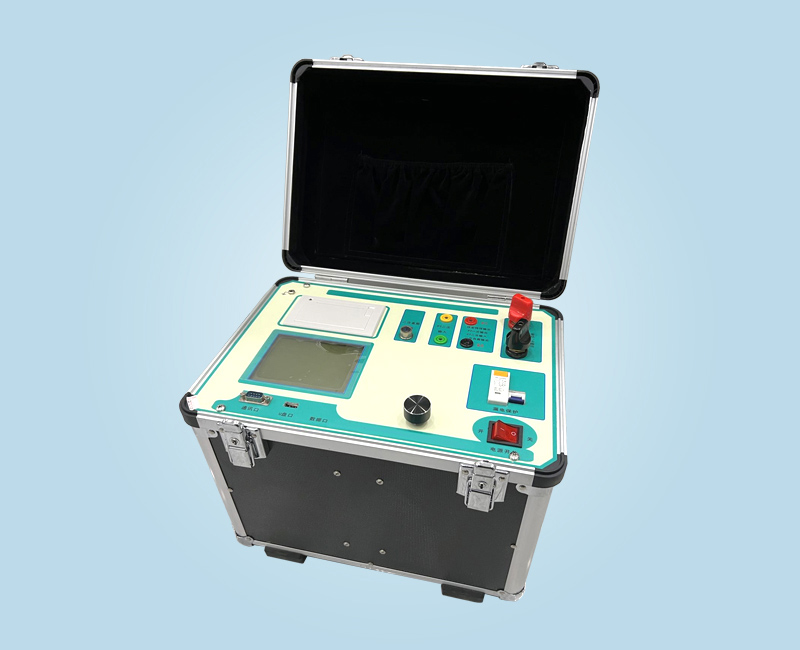

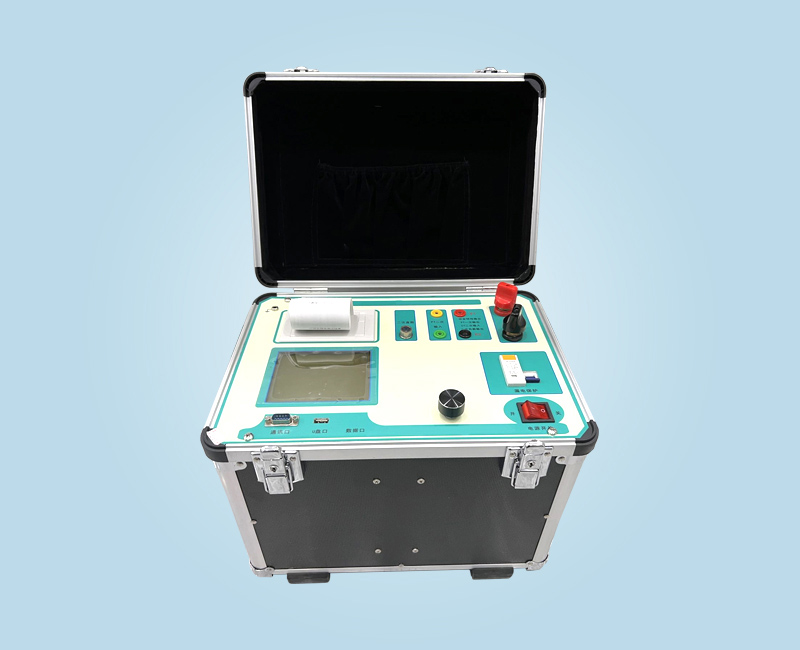

WXFA-D 互感器綜合測試儀
產品分類： 互感器檢測儀器
1.設計用途設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。2.參考標準GB 1207-2006、GB 1208-20063.主要特征?支持檢測CT和PT?滿足 GB1207、GB1208等規程要求.?無需外接其它輔助設備，單機即可完成所有檢測項目.?自帶微型快速打印機、可直接現場打印測試結果.?&nb
訂購熱線：15172499955
立即咨詢★ 產品特點
1. 全自動型測試儀器，操作快捷、簡單、精確、方便
2. 僅需進行簡單的數字設定：設定zui高測試電壓、zui大電流裝置將自動從零逐步升壓。
3. 測試全過程自動記錄數據，并自動地將伏安特性曲線描繪并顯示出來，省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動。
4. 功能齊全：可測試CT/PT的: "伏安特性", "5％、10％和15％誤差曲線", "變比、極性", "角差、比差",“二次直阻”及“二次負載”，“二次回路”，“二次耐壓”，退磁功能.
5. 輸出電壓高，容量大。伏安特性試驗：220V單機輸出電壓高達1000V.變比測試：電流輸出高達600A。
6. 調壓分辨率可以達到0.15V。
7. 大屏幕全漢化圖形界面 、旋轉鼠標操作。
8. 面板自帶打印機，可隨時打印曲線圖及測試數據。
9. 測試時直接顯示伏安曲線圖，坐標自動縮放，清晰美觀，直觀方便。
10.帶有大容量存儲器，可存儲2000組測試數據，數據掉電永不丟失。
11.帶有RS232通信接口，可以通過接口將數據上傳至電腦保存、顯示編輯、打印。
12.帶有U盤接口，可通過接口將數據上傳至電腦保存、顯示編輯、打印。
13.背光軟件調整功能；自帶日期/時間功能。
★ 技術參數
輸入電壓 | 輸出電壓 | 輸出電流 | 功 率 | 測量精度 | |||
CT伏安輸出 | 220V | 0—1000V | 15A | 3KVA | < 0.5% | ||
PT伏安輸出 | 220V | 0—220V | 5A | 3KVA | < 0.5% | ||
CT變比輸出 | 220V | 0-8V | 0—600A | ――― | < 0.5% | ||
PT變比輸出 | 220V | 0—1000V | ――― | ――― | < 0.5% | ||
CT 變比測量 | 比值zui高顯示：999.9K:5/1 | < 0.5% | |||||
PT 變比測量 | 比值zui高顯示：999.9K:100、150、100/3、100/√3 | < 0.5% | |||||
直阻測量 | 測量阻值：0-20歐 | 1歐：以下3%以上<1% | |||||
角差 | 顯示：≥0.01分精度：±5分 | 比差 | 顯示：≥0.01%精度：<0.5% | ||||
二次通流 | 電流：0-200A時間：5分鐘 | 二次耐壓 | 電壓：0-1000V時間：5分鐘 | ||||
工作溫度 | -10～55℃ | 工作電壓 | AC220V（±20％）50HZ | ||||
測試儀主機體積 | 350×240×270 | 主機重量 | 20Kg | ||||
