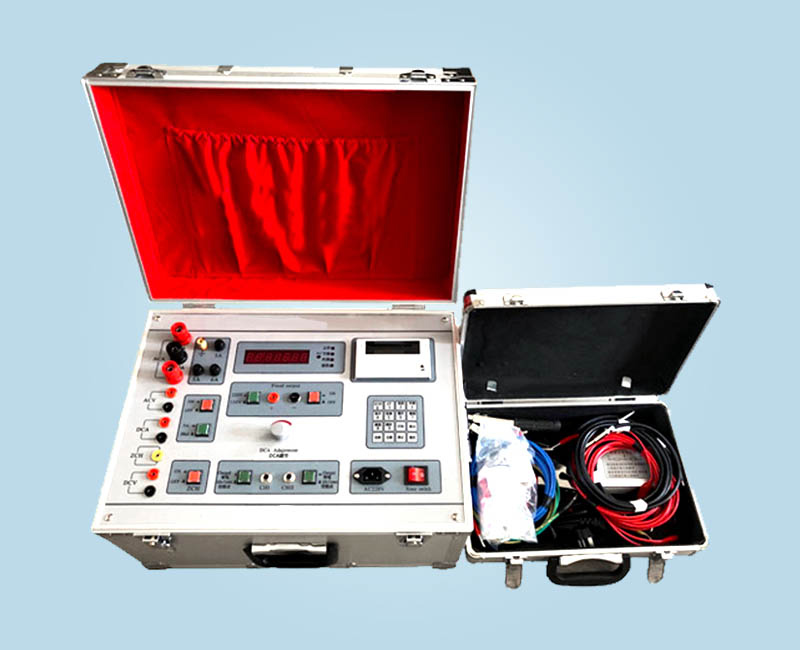

WXJB-II 單相繼電保護測試儀
產品分類: 繼電保護測試儀
產品特點 :采用單片微機技術,由自動同期數字毫秒表,邏輯控制單元,多功能數顯單元,高精度數據采集及處理單元,電流、電壓輸出單元,過載及超量程保護單元等部分組成,自帶打印及顯示,測試過程全自動,大大提高測量精度及工作效率。 該儀器還具有性能可靠,操作簡單,功能較齊全
訂購熱線:15172499955
立即咨詢★ 產品概述
WXJB-II 單相繼電保護測試儀簡介采用單片微機技術,由自動同期數字毫秒表,邏輯控制單元,多功能數顯單元,高精度數據采集及處理單元,電流、電壓輸出單元,過載及超量程保護單元等部分組成,自帶打印及顯示,測試過程全自動,大大提高測量精度及工作效率。
該儀器還具有性能可靠,操作簡單,功能較齊全等優點,是校驗繼電保護裝置較理想的儀器。
★ 產品功能
1. 本機可測試各種交直流、電流、電壓、時間、中間、自保持,信號等多種單個繼電器及整組繼電保護屏,可測試各種繼電器的吸合電壓(電流)值,各種觸頭(常開、常閉;轉換、延時)的吸合時間和斷開時間,均自動測試三次并儲存數據,可重復顯示及打印測試結果。
2. 本機可方便的測試重合閘繼電器的各項參數。
3. 由于本機輸出電源種類多、容量大、控制方便,所以在外接少量元件的情況下,就可測試多種專用特殊繼電器,如沖擊繼電器,差動繼電器等。
4. 本機附有測頻、測相功能,可測量電流、電壓的頻率(顯示一個周期的時間,即周期)及兩個信號之間的相位差(時間)。
5. 本機設有兩個獨立的通道,均與本機其它輸出絕緣,可方便的測量帶電接點,滿足繼電器的在線測試,接線簡單、安全。
6. 本機采用了精密的計時基準(10微妙)及長達100小時的計數器,所以可單獨作為精密毫秒計取代傳統的秒表。
★ 產品特點
1、由于本機采用了微機控制,面板上僅有16個觸摸開關,就可方便的完成各種測試功能,改變了老式繼電保儀必須關斷電源,切換多個開關,才能轉換電源種類的弊病,操作簡單。本機還設有自檢,報錯功能,極大的方便了檢查、維修。
2、本機設有全面的自檢,自我保護功能,開機后本機立即投入自檢,在過載和過量程時,保護電路將快速切斷輸出并發出聲、光提醒,極大地降低了因誤操作帶來的不必要的損失。
3、本機智能化程度高,僅按一個鍵。即可測出通用繼電器的全部參數,并自動打印全部數據,把您從繁瑣的測試操作中解脫出來。
4、本機顯示屏有功能顯示單元,從顯示屏上能清楚的反映本機的工作狀態。
5、本機打印的數據全部使用漢字,如“吸合電壓”、“斷開電壓”、“常開吸合時間”等。
6、測量交流“帶電接點”,本機由微機通過特殊電路判斷是交流過零還是觸頭動作,使測試準確無誤。
★ 主要技術參數
交流電壓輸出 | 0-250V連續可調,至大輸出容量500VA,過量程保護260V |
交流電流輸出 | 0-50A,0-100A連續可調 |
0-50A時,開路電壓10V | |
0-100A時,開路電壓5V,過量程保護120A | |
直流電壓輸出 | 0-250V連續可調,至大電流2A,過量程保護260V,過載保護動作電流2.5A |
直流電流輸出 | 0-200mA,0-5A連續可調 |
0-200mA時,開路電壓48V,過量程保護230mA | |
0-5A時,開路電壓24V,過量程保護5.2A | |
固定直流電壓輸出單獨輸出110V或220V時,電流可達2.5A,但和交流電壓、電流、直流電壓同時輸 出時,其總容量不能超過600VA | |
整機測量精度 | ≤ 2 % |
體積 | 480×330×300mm |
重量 | 20kg |
