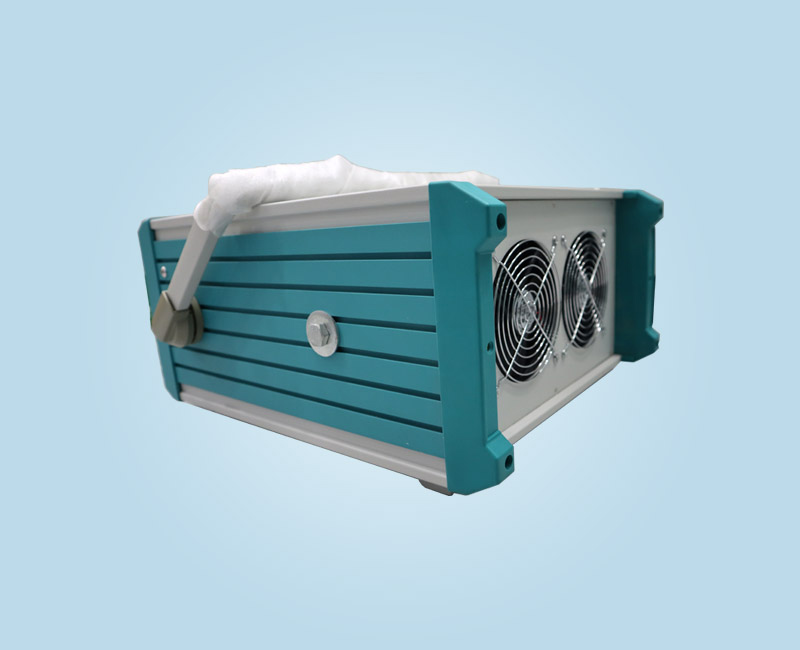

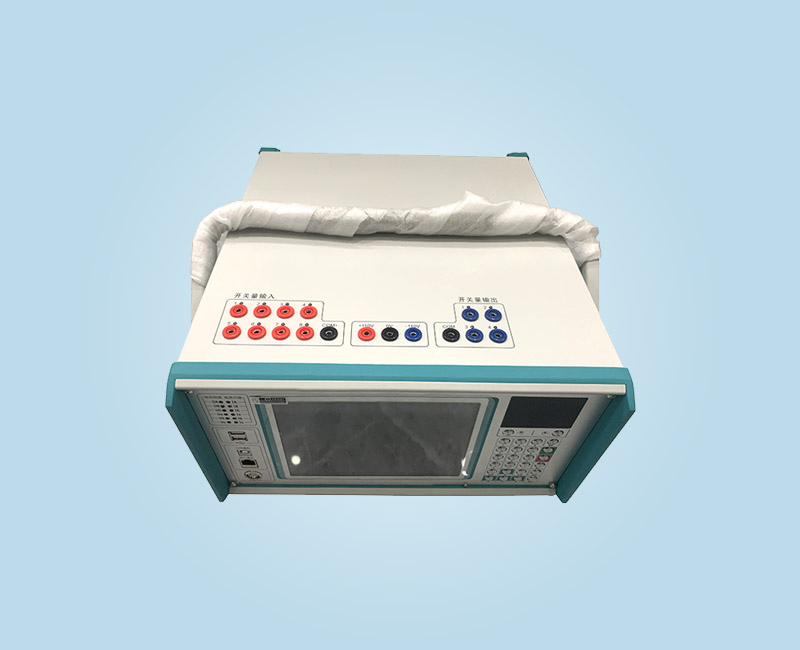

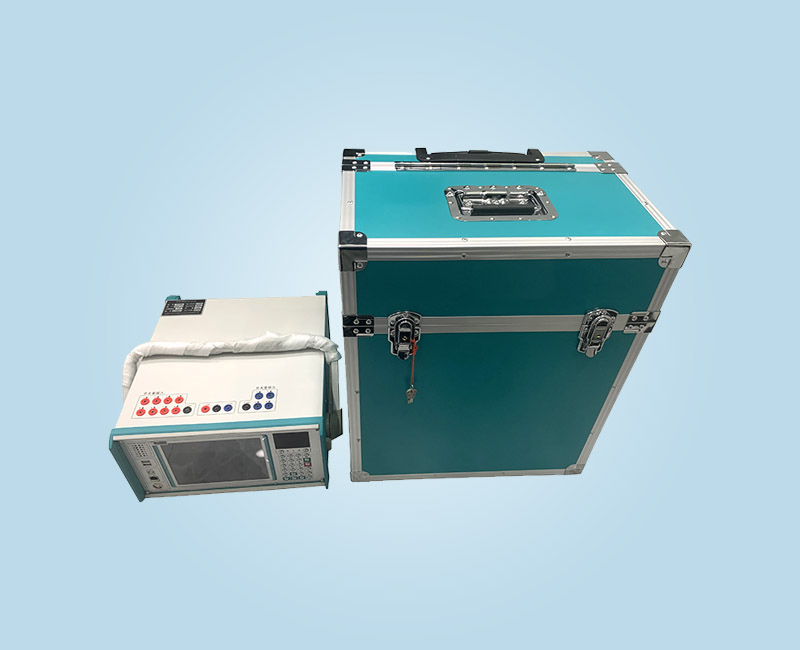

WXJB-1600六相繼電保護測試儀
產品分類: 繼電保護測試儀
本儀器具有標準的六相電壓,六相電流輸出,既可對傳統的各種繼電器及保護裝置進行試驗,也可對現代各種微機保護進行各種試驗,特別是對變壓器差功保護和備自投裝置,試驗更加方便和完美.
訂購熱線:15172499955
立即咨詢★ 產品概述
WXJB-1600六相繼電保護測試儀簡介:本裝置采用高性能工控機作為控制計算機,配有自還原CF卡,8.4″800×600分辨率TFT真彩LCD顯示器。本機帶高性能專用工業鍵盤和鼠標,無須另接外設就可直接使用,軟件在Windows XP操作系統下運行,操作簡便。裝置面板配有兩個USB接口,可方便地進行數據存取、數據通信和軟件升級等。(多功能接口可升級)
電流、電壓采用高性能線性放大器直接耦合輸出方式,使電流,電壓源可直接輸出交流和直流波形,并可通過軟件計算輸出各種如方波、各次諧波疊加的組合波形,故障暫態波形等,可以較好地模擬各種短路故障時的電流,電壓特征。功放電路采用進口大功率高保真模塊式功率器件做功率輸出級,結合精心合理設計的散熱結構,具有足夠大的功率冗余和熱容量,功放電路具有完備的過熱、過流、過壓及短路保護,電流回路允許開路,不會損壞裝置。面板有電流開路指示燈,以方便用戶檢查接線正確與否。同時面板還有電壓過載或短路指示燈,當電壓回路(在有輸出情況下)發生短路時,該指示燈發亮并啟動蜂鳴器報警。大電流限時采用獨特的硬件,限時電路,克服了傳統的軟件限時的缺點,使大電流使用更安全更可靠。
★ 主要特點
1. 滿足現場所有試驗要求,本儀器具有標準的六相電壓,六相電流輸出,既可對傳統的各種繼電器及保護裝置進行試驗,也可對現代各種微機保護進行各種試驗,特別是對變壓器差功保護和備自投裝置,試驗更加方便和完美;
2. 各種技術指標達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準;
3. 經典的Windows XP操作界面,人機界面友好,操作簡便快捷;高性能的嵌入式工業控制計算機和8.4寸分辨率為800×600的TFT真彩顯示屏,可以提供豐富直觀的信息,包括設備當前的工作狀態及各種幫助信息等;
4. 本機Windows XP系統自帶恢復功能,避免因非法關機或誤操作等引起的系統崩潰;
5. 配備有超薄型工業鍵盤和光電鼠標,可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作;
6. 主控板采用DSP+FPGA結構,16位DAC輸出,對基波可產生每周2000點的高密度正弦波,大大改善了波形的質量,提高了測試儀的精度;
7. 功放采用高保真線性功放,既保證了小電流的精度,又保證了大電流的穩定;
8. 采用USB接口直接和PC機通訊,無須任何轉接線,方便使用;
9. 可連接筆記本電腦(選配)運行。筆記本電腦與工控機使用同一套軟件,無須重新學習操作方法;
10. 具備GPS同步試驗功能。裝置可內置GPS同步卡(選配)通過RS232口與PC機相連,實現兩臺測試儀異地進行同步對調試驗;
11. 配有獨立專用直流輔助電壓源輸出,輸出電壓分別為110V(1A),125V(0.6A).以提供給需要直流工作電源的繼電器或保護裝置使用;
12. 具有軟件自較準功能,避免了要打開機箱通過調整電位器來校準精度,從而大大提高了精度的穩定性;
★ 技術參數
交流電流源(6*30A) | |||
單相電流輸出(有效值) | 0--30A/相,精度:0.2% ±5mA | 六相并聯輸出(有效值) | 0--180A/六相同相位并聯輸出 |
相電流長時間允許工作值(有效值) | 10A | 每相輸出功率 | ≤150VA |
六相并聯電流輸出功率 | ≤1000VA | 六并電流輸出允許工作時間 | ≤10s |
頻率范圍 | 0--1000Hz,精度0.01Hz | 諧波次數 | 2--20次 |
相位 | 0--360°,精度0.1° | ||
直流電流源 | |||
直流電流輸出 | 0--±10A/相,精度:0.5% ±5mA | / | / |
交流電壓源 | |||
單相電壓輸出(有效值) | 0--125V/相,精度:0.2% ±5mV | 線電壓輸出(有效值) | 0--250V |
相電壓/線電壓輸出功率 | 75VA/100VA | 頻率范圍 | 0--1000Hz,精度:0.001Hz |
諧波次數 | 2--20次 | 相位 | 0--360°,精度:0.1° |
直流電壓源 | |||
單相電壓輸出幅值 | 0--±150V,精度:0.2% ±5mV | 線電壓輸出幅值 | 0--±300V |
相電壓/線電壓輸出功率 | 90VA/180VA | / | / |
開關量端子 | |||
開關量輸入端子 | 8對 | 空接點 | 1--20mA,24V 裝置內部有源輸出 |
電位翻轉 | 無源接點:低阻短接信號 有源接點:0-250V DC | 開關量輸出端子 | 4對,空接點,遮斷容量:110V/2A,125V/1A |
其他 | |||
時間范圍 | 1ms--9999s,測量精度:1ms | 單機體積重量 | 體積 410 x 190 x 420mm3,約18Kg |
電源 | AC125V±10%,50Hz,10A | / | / |
