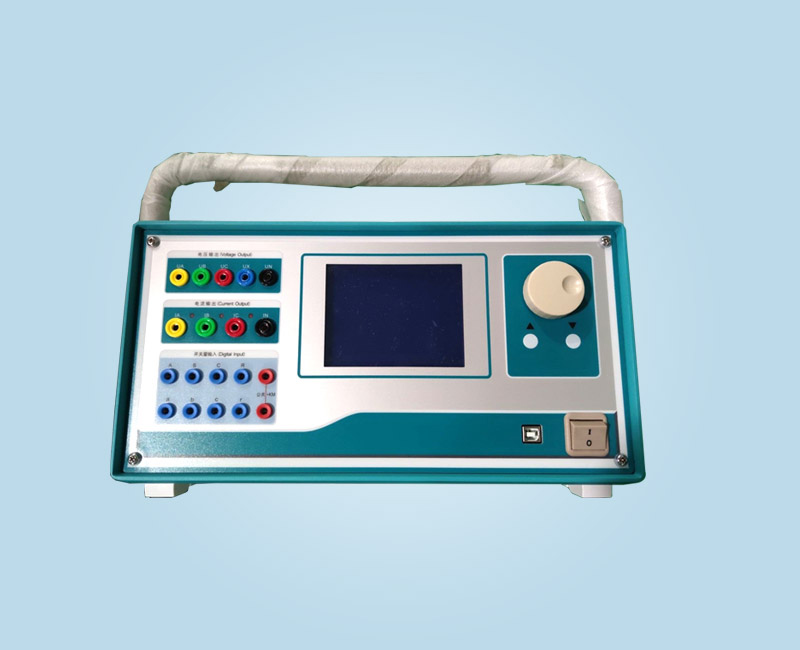

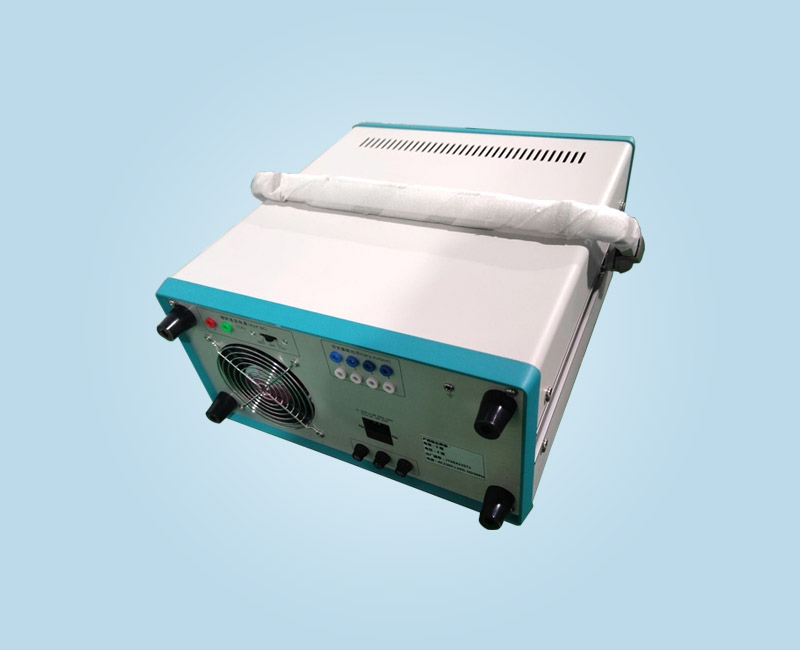

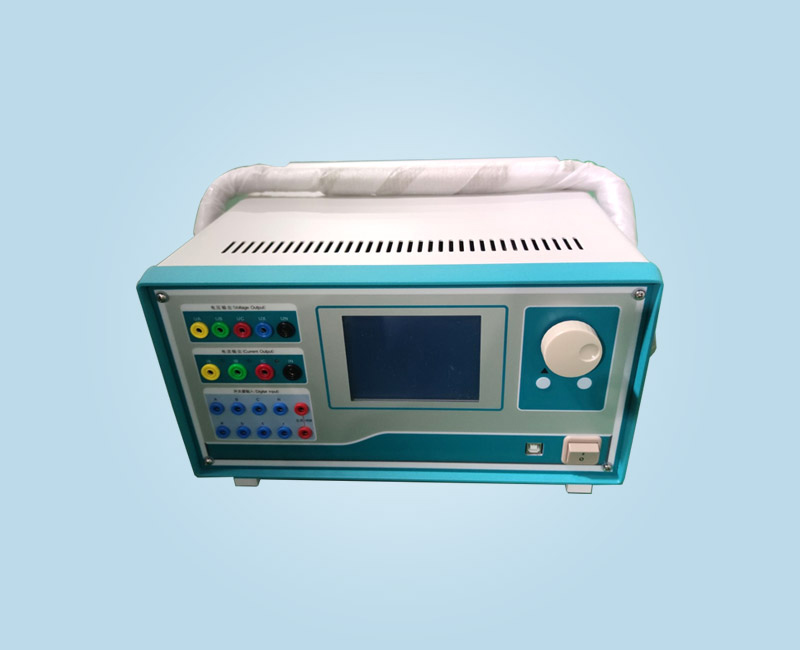

WXJB-702繼電保護測試儀
產品分類: 繼電保護測試儀
標準的4相電壓3相電流輸出 具有4相電壓3相電流輸出,可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V,電流三相可輸出120A。
訂購熱線:15172499955
立即咨詢★ 功能與用途
WXJB-702繼電保護測試儀簡介:配備LCD 顯示屏和靈活的旋轉鼠標控制器。 如果再配上電腦運行強大的操作功能。 體積小,精度高。 具有性能優越、功能先進的特點,還具有小巧靈活、操作方便、可靠性高等特點。。
★ 技術特點
1、滿足現場所有測試要求。儀器具有標準的四相電壓和三相電流輸出。 它不僅可以測試各種傳統的繼電器和保護裝置,還可以測試各種現代微機保護,特別是變壓器差動保護和備用自動切換裝置。 測試更方便完善;
2、各項技術指標符合電力部頒布的DL/T624-1997《微機繼電保護試驗裝置技術條件》標準;
3、經典Windows XP操作界面,人機界面友好,操作簡單快捷; 高性能嵌入式工控計算機和8.4英寸分辨率800×600 TFT真彩顯示屏,可提供豐富直觀的信息,包括設備當前的工作狀態和各種幫助信息;
4、本Windows XP系統自帶恢復功能,避免因非法關機或誤操作導致系統崩潰;
5、配備超薄工業鍵盤和光電鼠標,可以像普通PC一樣通過鍵盤或鼠標完成各種操作;
6、主控板采用DSP+FPGA結構,16位DAC輸出。 基波每周可產生2000個高密度正弦波,大大提高了波形質量和測試儀的精度;
7、高保真線性功放,保證小電流精度和大電流穩定性;
8、采用USB接口直接與PC通訊,無需任何連接線,使用方便;
9、可連接筆記本電腦(選配)運行。筆記本電腦和工控機使用同一套軟件,無需重新學習操作方法;
10、具有GPS同步測試功能,設備可內置GPS同步卡(選配),通過RS232接口與PC機連接,實現兩臺測試儀異地同步測試;
11、配備獨立的專用直流輔助電壓源輸出,輸出電壓為110V(1a)、220V(0.6A)。可用于需要直流供電的繼電器或保護裝置
12、具有軟件自校準功能,無需開箱調整電位器校準精度,大大提高了精度的穩定性;
★ 技術參數
交流電流源(3*40A) | |
單相電流輸出 (有效值) | 0-40A/相,精度:0.2%±5mA |
三相并聯輸出 (有效值) | 0-120A/三相同相位并聯輸出 |
相電流長期允許工作值(有效值) | 10A |
每相輸出功率 | ≤420VA |
三相并聯電流輸出功率 | ≤1000VA |
三并聯電流輸出允許工作時間 | ≤5s |
頻率范圍 | 0-1000Hz, accuracy 0.01Hz |
諧波數 | 2--20次 |
相位 | 0--360° ,精度0.1° |
直流電流源 | |
直流電流輸出 | 0--±10A/相,精度:0.5%±5mA |
交流電壓源 | |
單相電壓輸出 (有效值) | 0-125V/相,精度:0.5%±5mv |
線電壓輸出 (有效值) | 0--250V |
相電壓/線電壓輸出功率 | 70VA/90VA |
頻率范圍 | 0-1000Hz,精度:0.001Hz |
諧波數 | 2--20次 |
相位 | 0--360° ,精度0.1° |
直流電壓源 | |
單相電壓輸出幅值 | 0--±150V,精度:0.2%±5mv |
線電壓輸出幅值 | 0--±300V |
相電壓/線電壓輸出功率 | 70VA/90VA |
開關量端子 | |
開關量輸入端子 | 8對 |
空接點 | 1 -- 20 mA,24 V,裝置內部有源輸出 |
電位翻轉 | 無源觸點:低阻短路信號 ; 有源接點:0-250V DC |
開關量輸出端子 | 4對,無觸點,遮斷容量:110V/2a、220V/1a |
其他 | |
時間范圍 | 1ms-9999s,測量精度:1ms |
體積重量 | 410 x 190 x 420mm3,約18Kg |
電源 | AC220V±10%,50Hz,5A |
