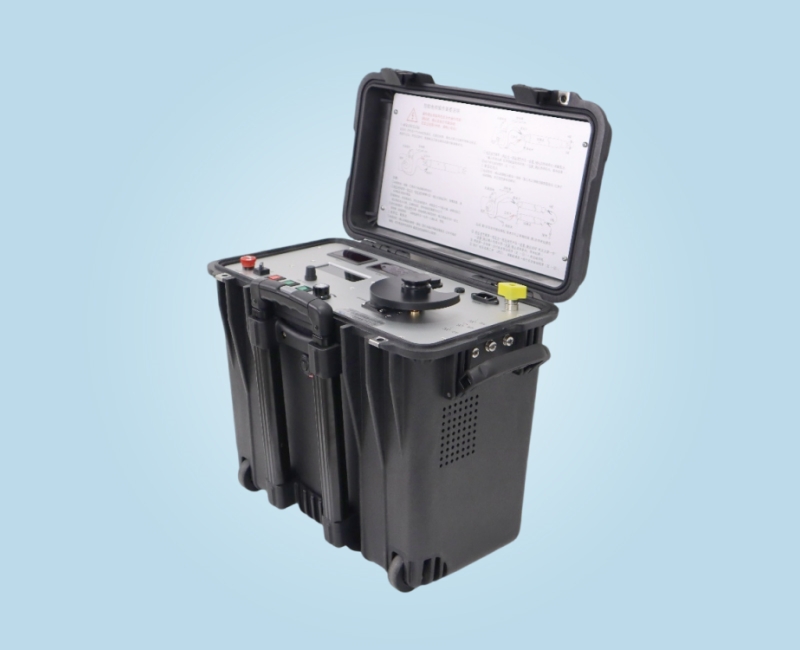

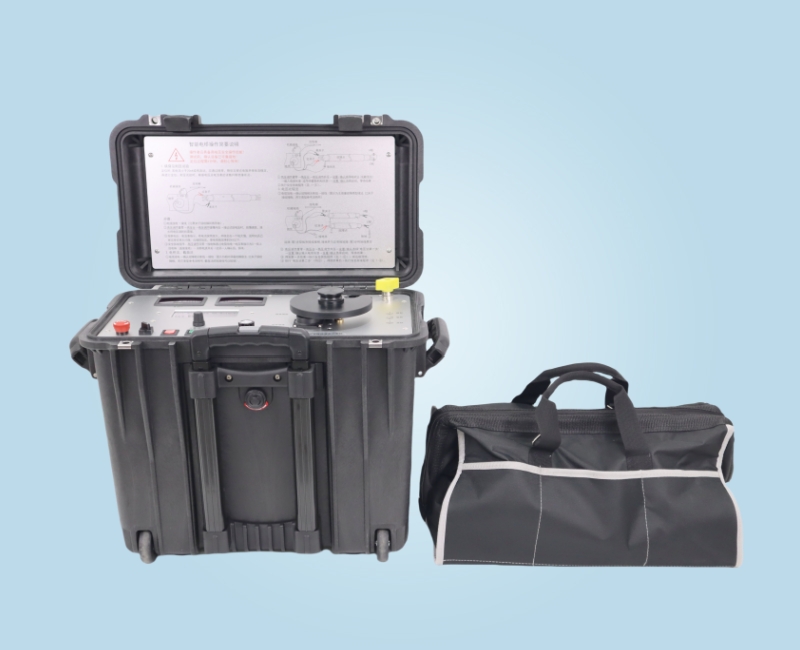

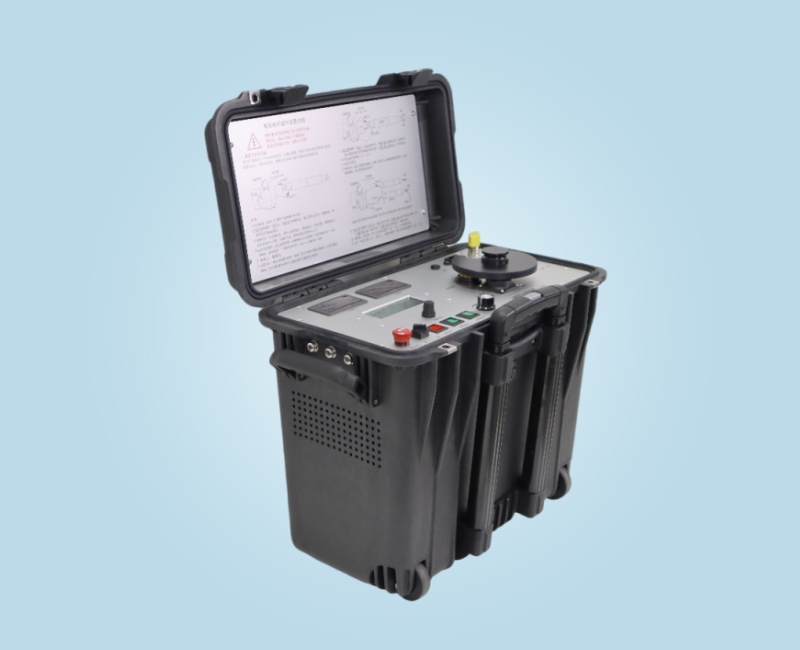

WXDQ-60 電纜故障燒穿定位電橋
產品分類: 電纜故障檢修設備
XGDQ-60 電纜故障燒穿定位電橋,集燒穿和智能電橋于一體。燒穿功能最高輸出電壓可達 60kV,短路電流約 600mA,可以快速將高阻故障燒成低阻。智能電橋最大電流約 600mA,大大提高了故障定位精度。
訂購熱線:15172499955
立即咨詢一、產品簡介
WXDQ-60 電纜故障燒穿定位電橋,集燒穿和智能電橋于一體。燒穿功能最高輸出電壓可達 60kV,短路電流約 600mA,可以快速將高阻故障燒成低阻。智能電橋最大電流約 600mA,大大提高了故障定位精度。特別適合于高電壓、大截面、長線路的復雜電纜系統的絕緣故障預定位。除了部分斷線故障以外,高壓電橋,可用于所有電纜主絕緣故障定位。
二、技術特點
1.設備采用開關電源構成高壓恒流源,電壓高,電流穩定。
2.電橋檢測模塊與大屏幕顯示液晶整體置于高電位。面板上操作鈕處于地電位,通過絕緣桿操作電橋。
3.特別定制的四芯帶屏蔽高壓測量電纜,銅網編織屏蔽層可靠接地,使用安全。四端電阻測量法避免了引線電阻引入的誤差。
4.高壓恒流源和電橋集成在一個便攜式拉桿塑料箱體。設備電壓高、重量輕、操作方便。
5.與波反射法相比,電橋法沒有盲區,特別適用于判斷短電纜及靠近端頭的擊穿點。
6.高電壓、大電流特別適用于高電壓、大截面、長線路的高壓復雜電纜系統的絕緣故障預定位,如具有 GIS 終端及交叉互聯的復雜高壓電纜絕緣故障定位,在不拆除 GIS 開關也無需首尾直連交叉互聯的情況下快速完成定位。
三、技術參數
燒穿功能 | 輸出電壓 | 0~60KV連續可調 |
電橋功能 | 短路電流 | 約600mA |
輸出電壓 | 0~3KV | |
短路電流 | 約600mA | |
LCD 顯示屏幕 | 128×64 | |
定位精度 | ±(0.2%·L+1)m | |
測試范圍 | 1~50000m | |
操作鍵盤 | 一鍵操作 | |
電源 | 220V AC+10%,50Hz | |
功率 | 1kVA,發電機供電(大于 1kW) |
重量 | 裸機:約 35.7kg;附件包:7.5kg | |
外型尺寸(長x寬x高) | 50cmx31cmx47cm | |
工作溫度 | -10℃~+55℃ | |
存儲溫度 | -20℃~+70℃ |
