TAG-8000 無線高壓核相儀
產品分類： 線路檢測試驗設備
產品簡介：TAG-8000無線高壓核相器（以下簡稱“儀器”）用于檢測環網或雙電源電力網閉環點斷路器兩側電源是否同相。在閉環兩電源之前一定要進行核相操作，否則可能發生短路。儀器適合6KV～220KV輸電線路帶電核相作業，同時具有高壓驗電和核定相序的功能。儀器采用無線傳輸技術，操作安全可靠，使用方便，
訂購熱線：15172499955
立即咨詢★ 產品概述
TAG-8000無線高壓核相器（以下簡稱“儀器”）用于檢測環網或雙電源電力網閉環點斷路器兩側電源是否同相。在閉環兩電源之前一定要進行核相操作，否則可能發生短路。儀器適合6KV～220KV輸電線路帶電核相作業，同時具有高壓驗電和核定相序的功能。
儀器采用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相器的諸多缺點，符合國家電力安全工器具質量監督檢驗測試相關標準。與有線核相器相比，其主要優點是去掉了連接兩個電網（電源）兩端的引線，使用不受任何地形和設施構架的方式限制，提高了安全性。
★ 工作原理

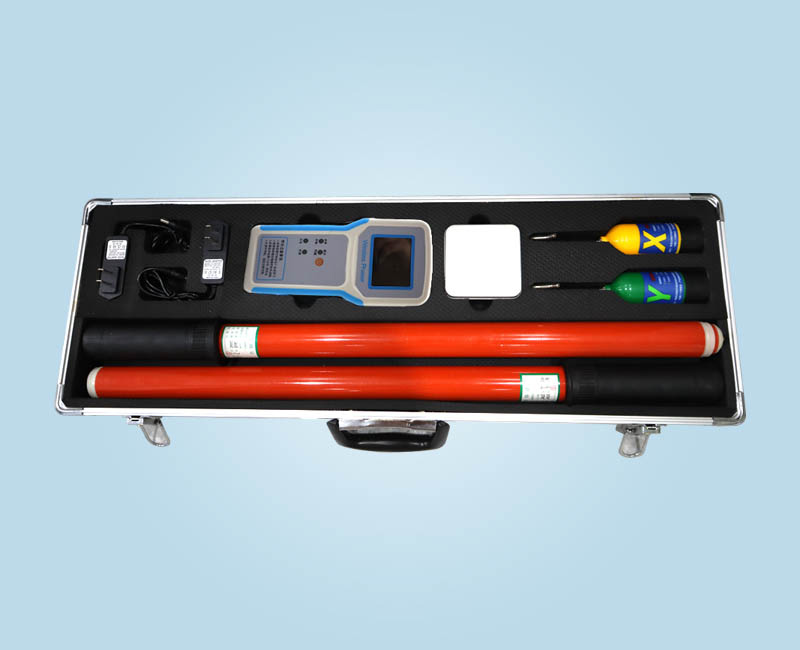

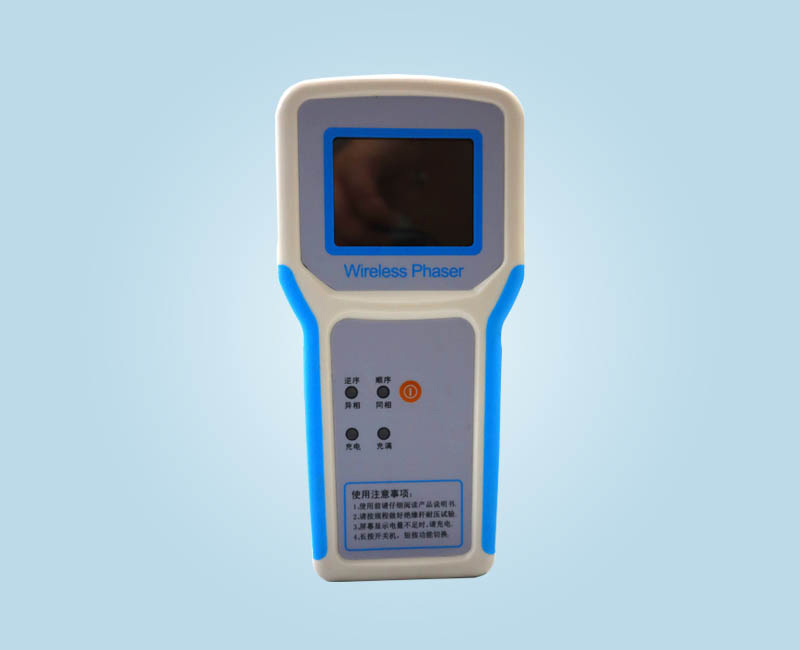

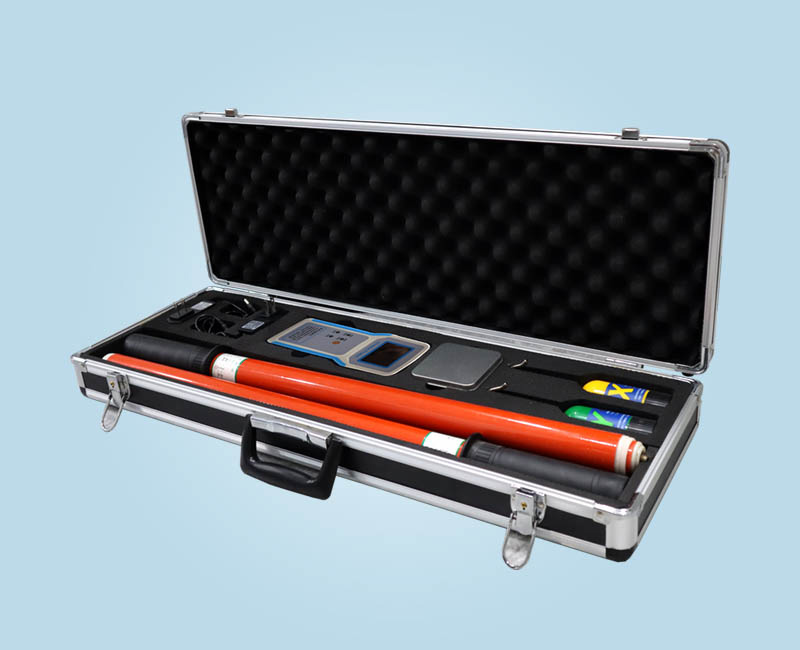

儀器由X發射器、Y發射器和接收主機組成。兩個檢測發射器可以判斷線路是否帶電，然后發出測量的相位、頻率信號。接收主機接收兩個檢測發射裝置發回的信號，從而判斷兩線路是否同相。
★ 安全事項
1、現場測試時，操作人員應按電力部門高壓測試安全距離標準進行操作。
2、標準配置絕緣桿3米，對應電壓等級為 ≤ 220kV。如測量線路電壓高于220KV時，請使用長度大于3米的絕緣桿。
3、核相操作時，手持位置不要超過絕緣桿手柄位置。
★ 技術特性
| 相位差準確度 | 誤差≤5° |
| 頻率準確度 | ±0.1HZ |
| 測量電壓等級 | 6KV-220KV |
| 發射器和接收主機的傳輸距離 | 大于130米 |
| 結果判斷（同相、異相）采用A級標準，相位差≥30°為異相，相位差<30°為同相 | |
| 真人語音提示，男聲“同相”、女聲“異相請注意” | |
| 屏幕同時顯示兩線路相位差、頻率、波形或失量圖 | |
| 主機顯示電池電量，半小時無操作自動關機 | |
| 兩個發射器和接收器均內置可充電鋰電池 | |
| 具有高壓驗電和核定相序的功能 | |
| 高壓測量時泄漏電流 | <10uA |
| 發射器工作功耗 | <0.1W |
| 接收主機工作功耗 | <0.3W |
| 主機鋰電池容量 | 約為2200mAH |
| 發射器電池容量 | 約為350mAH |
| 若儀器1年使用10次，每次30分鐘，則充電周期約為1年 | |
| 工作環境 | 溫度：-35℃--- +45℃ |
| 濕度≤95%RH | |
| 儲存環境 | 溫度：-40℃--- +55℃ |
| 濕度≤95%RH | |
| 整機重量 | 約4.5KG |
| 儀器包裝尺寸 | 長71cm*寬26cmm*高11cm |
