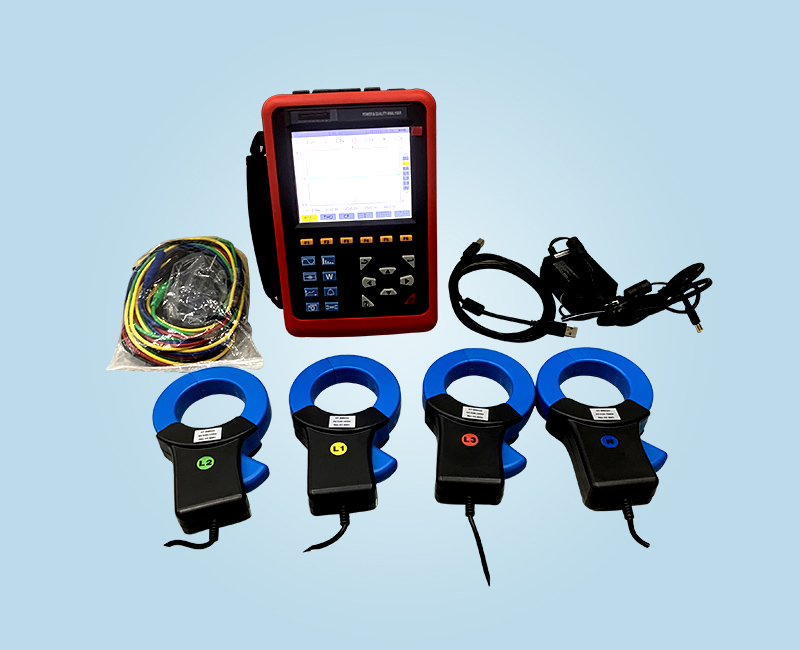

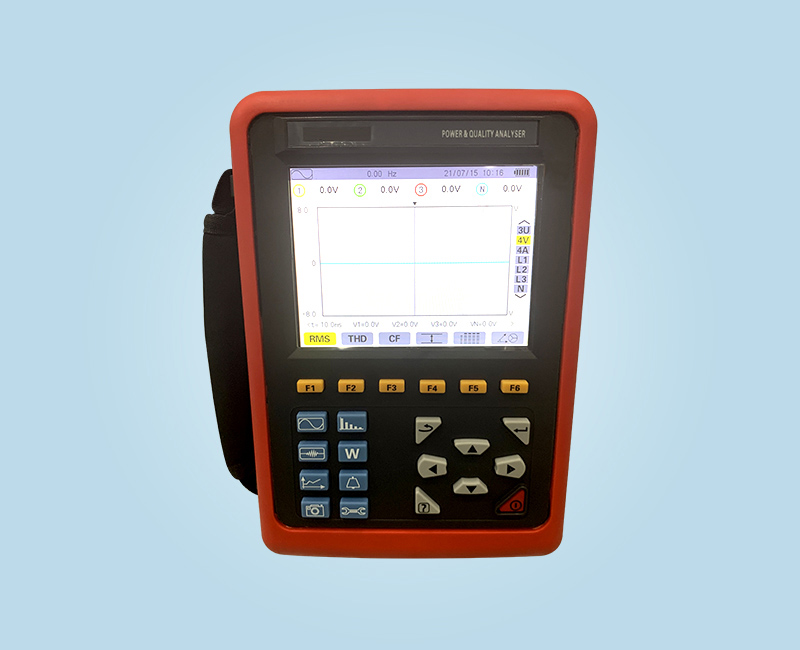

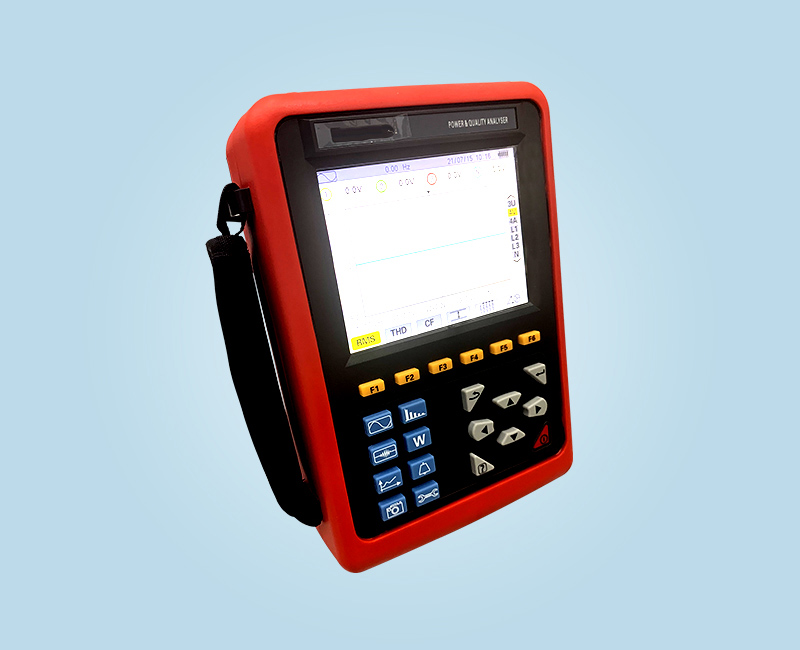

WXPQ-300C 電能質量分析儀

產品分類: 電能計量檢測儀器

電能質量分析儀又名 智能型三相電能質量分析儀、 多功能電能質量分析儀、 三相電力質量分析儀等,同時具有諧波分析儀、 相位伏安表、 電力參數測試儀等儀器的功能 。動態捕捉電壓電流瞬時變化,監測啟動電流,監測各電力參數并生成告警列表,長時間記錄測試數據并生成趨勢曲線圖等功能。

訂購熱線:15172499955

立即咨詢

 產品概述

         WXPQ-300C 電能質量分析儀簡介:是我公司精心研制的一款專為現場測試的三相、多功能、智能化、人機操作簡潔的綜合型測試儀器。具有容易使用,超大液晶彩屏顯示,高分辨率,中英文雙語操作界面,防振結構外殼等特點??赏瑫r測量4路電流(ABC三相及中性線電流),4路電壓(ABC三相電壓及中性線對地電壓)、電流電壓的峰值、一段時間內的峰值、三相不平衡度、短時電壓閃變、變壓器K因數、有功功率、無功功率、視在功率、功率因數、位移功率因數、有功電能、無功電能、視在電能、諧波比、總諧波失真度等;顯示電流電壓的實時波形、相量圖、諧波比柱形圖;動態捕捉電壓電流瞬時變化,監測啟動電流,監測各電力參數并生成告警列表,長時間記錄測試數據并生成趨勢曲線圖等功能。

 功能特點

基本功能:

★ 波形實時顯示(4路電壓/4路電流)。    ★ 電壓和電流真有效值。   ★ 電壓直流成份。 ★ 電流和電壓峰值。 ★ 電流和電壓半周期有效值的峰值。
★ 相量圖顯示。★ 各相諧波的測量,達50次諧波。    ★ 柱形圖顯示各相電流和電壓的諧波含有率?!?總諧波失真度(THD)。 ★ 各相有功/無功/視在功率值及總值。
★ 各相有功/無功/視在電能值及總值。 ★ 變壓器K因數?!?功率因數(PF)和COSφ位移功率因數(DPF)。 ★ 短期電壓閃變。
★ 三相不平衡(電壓和電流)。
捕捉記錄功能:
◆  暫態 捕捉功能:可對電網電壓電流參數的瞬間變化捕捉偵測,包括電壓電流波動、電壓電流驟升、驟降、短時中斷、瞬態過壓、沖擊電流、電流電壓瞬時畸變。儀器至多可同時存儲150組瞬態波形。
◆  啟動電流監測:可監測線路的浪涌電流,和監測電氣設備啟動時的啟動電流,有助于正確設計裝機容量。可顯示啟動過程的有效值的上升/下降曲線、啟動電流的包絡曲線、4路電流和4路電壓波形??捎|發后可記錄約100s,存儲100s內每一個周期的所有電流電壓瞬時值,波形曲線。

◆  趨勢圖 記錄存儲功能:可對基本測試功能的所有測試參數(Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ),電壓50次諧波,電流的50次諧波,共123個參數進行記錄,并生成趨勢曲線圖,可根據需要進行長時間的記錄數據。(同時選擇20個參數間隔5秒記錄一次,約可以記錄300天)
◆  告警功能:
可對選定的參數可根據需要設定限值,監測其是否超限,超限時產生告警日志,比如電壓過壓、電流過流、不平衡度超限、某次諧波比超限、頻率超限、有功功率超限、總諧波失真超限等,至多可設定40組告警監測參數,每一組都可以設定不同監測參數(包括50次諧波共123個不同參數)和限值,可設定超限的至短時間。至多可以存儲12800組告警日志記錄。
◆  截屏功能:在任何測試頁面可截屏存儲當前屏幕畫面,同時自動保存記錄時間和所在測試模式。例如,可以保存電流電壓波形、諧波柱形圖、相量圖等的屏幕圖片。至多可同時保存60組截圖。
  其他功能
◆  通訊功能:通過USB與電腦進行通訊,監控軟件可實時顯示電能質量分析測試的波形,可讀取所偵測和捕捉的暫態波形、趨勢圖記錄、告警日志、截圖等,并顯示在電腦上。
◆  設置功能:用戶可設定時間和日期、設定顯示屏對比度和亮度、設定各相波形曲線在儀器中相應的顏色。可設定儀器的接線方式及電網類型??蛇x定不同電流鉗和不同電壓測試變比??蛇x定中文菜單或者英文菜單。
◆  中/ / 英文幫助菜單:操作時的每個階段可隨時按下“幫助”鍵獲取相關幫助信息。


 技術參數

電源可充電鋰電池組9.6V,外接充電器。
電池電量指示電池符號5格 顯示電量,當電池電量過低時,提示1分鐘后自動關機。
工作電流約490mA,電池滿電連續工作約8小時。
顯示模式LCD彩屏,640dots×480dots ,5.6寸,顯示域116mm×88mm。
鉗口尺寸008B尖小形電流鉗:7.5mm×13mm;
040B圓口形電流鉗:35mm×40mm;
068B圓口形電流鉗:68mm×68mm;
300F柔性線圈電流傳感器(帶積分器):Φ300mm。
儀器尺寸長寬厚:240mm×170mm×68 mm。
通道數4路電壓,4路電流。
線電壓1.0V~2000V。
相電壓1.0V~1000V。
電流008B電流鉗:10mA~10.0A;
040B電流鉗:0.10A~100A;
068B電流鉗:1.0A~1000A;
300F柔性線圈電流傳感器(帶積分器) 10A~3000A
頻率40Hz~70Hz。
電力電量參數W,VA,Var,PF,DPF,cosφ,tanφ。
電能參數Wh,Varh,Vah。
諧波有,0~50次。
總諧波失真有,0~50次,各相。
暫態記錄組數150組。
電壓閃變有。
啟動電流模式有,100秒。
三相不平衡度有。
記錄300天(同時記錄20個參數,每5秒記錄1點)。
至小至大記錄值有,可測一段時間內的至大至小值。
告警40種不同類型參數選擇,12800組告警日志。
峰值有。
截圖容量60個。
菜單語言中文、英文。
通訊接口USB。
自動關機在告警/趨勢圖記錄/暫態捕捉模式(等待或者進行中)下,儀器不自動關機。
在其它測試模式下,15分鐘內無按鍵操作,提示1分鐘后自動關機。
背光功能有,適合昏暗場所及夜間使用。
儀器質量主機:1.6kg(帶電池);
008B尖小形電流鉗:170g×4;
040B圓口形電流鉗:190g×4;
068B圓口形電流鉗:510g×4;
300F 柔性線圈電流傳感器(帶積分器):330g×4;
測試線與電源適配器:900g;
總質量:約9.2kg(含包裝)。
電壓測試線長3m。
電流鉗線長2m。
工作溫濕度-10℃~40℃;80%Rh以下。
存放溫濕度-10℃~60℃;70%Rh以下。
輸入阻抗測試電壓輸入阻抗為:1MΩ。
耐壓儀器線路與外殼間耐受3700V/50Hz的正弦波交流電壓歷時1分鐘。
絕緣儀器線路與護套外殼之間≥10MΩ。
結構雙重絕緣,帶絕緣防振護套。
適合安規IEC 61010 1000V Cat III / 600V CAT IV,IEC61010-031,IEC61326,污染等級2。
