★ 產品概述

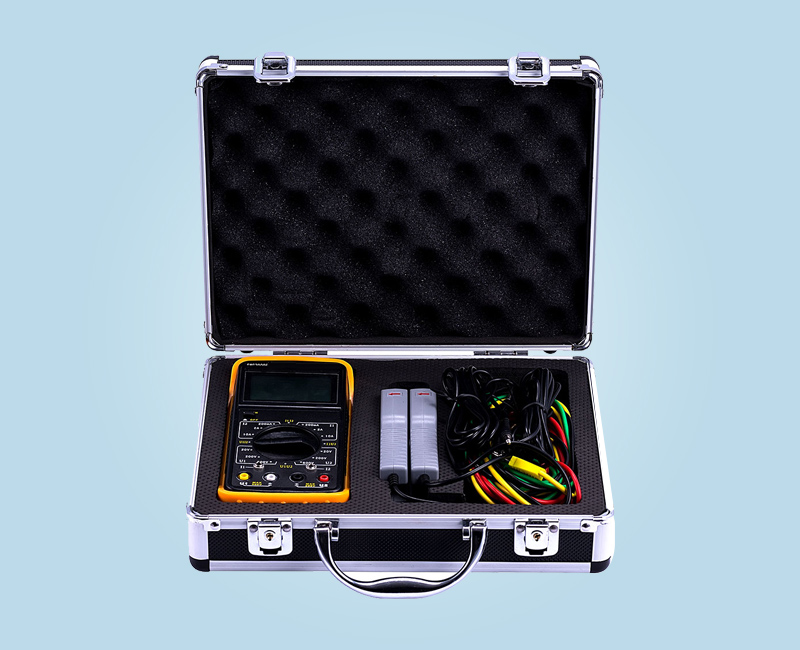

該儀表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、手持式、雙通道輸入測量?jī)x表。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路絕緣隔離，因此避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量?jī)x表。顯示器采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得不錯的視覺效果。儀表外殼采用工程絕緣材料，另配橡皮防振保護套，安全、可靠。

★ 產品參數

1. 基本誤差
1.1 參比工作條件
    環境溫度：（23±5）℃。
    環境濕度：（45～75）% RH。
    被測信號波形：正弦波、β=0.02。
    被測信號頻率：（50±0.2）Hz。
    被測載流導線在鉗口中的位置：任意。
    測量相位時被測信號幅值范圍：100～220V、0.5A～1.5。
    外參比頻率電磁場干擾：應避免。
1.2 基本誤差極限
1） 交流電壓（見表1）：

    測U1-U2相位時電壓輸入回路阻抗：40KΩ。

2. 工作誤差
2.1 額定工作條件：
    環境溫度：（0～40）℃。
    環境濕度：（20～80）% RH。
    被測信號波形：正弦波、β=0.05。
    被測信號頻率：（50±0.5）Hz。
    被測載流導線在鉗口中的位置：任意。
    測量相位時被測信號幅值范圍：
    測U1-U2相位時：30V～500V；
    測I1-I2 相位時：10mA～10.00A；
    測U1-I2 或 I1-U2 相位時：10V～500V、10mA～10.00A。
    外參比頻率電磁場干擾：應避免。
2.2 額定工作誤差極限：
    在 2.1 所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。

3. 其它技術特性
3.1 顯示位數：三位半。
3.2 采樣速率：3次/秒。
3.3 電源：?jiǎn)蝹€(gè) 9V 迭層電池、電源電流小于5mA。
3.4 外形尺寸：
    表殼尺寸：192mm×95mm×55mm；
    鉗殼尺寸：140mm×42mm×20mm；
    鉗口尺寸：Φ7mm×9mm。
3.5 重量：
    表體：280g；
    測量鉗：2×200g。
3.6 儲存條件：
    溫度：－10℃～50℃。
