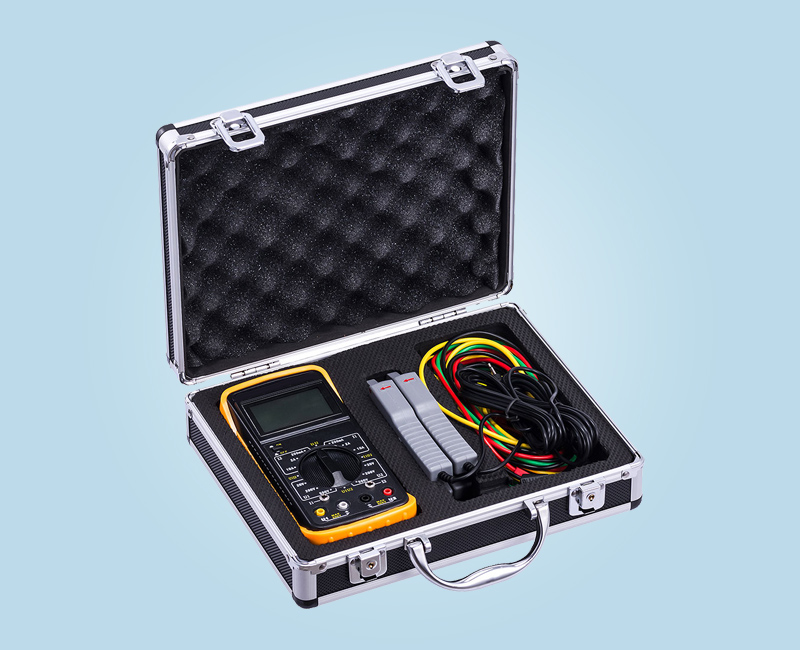

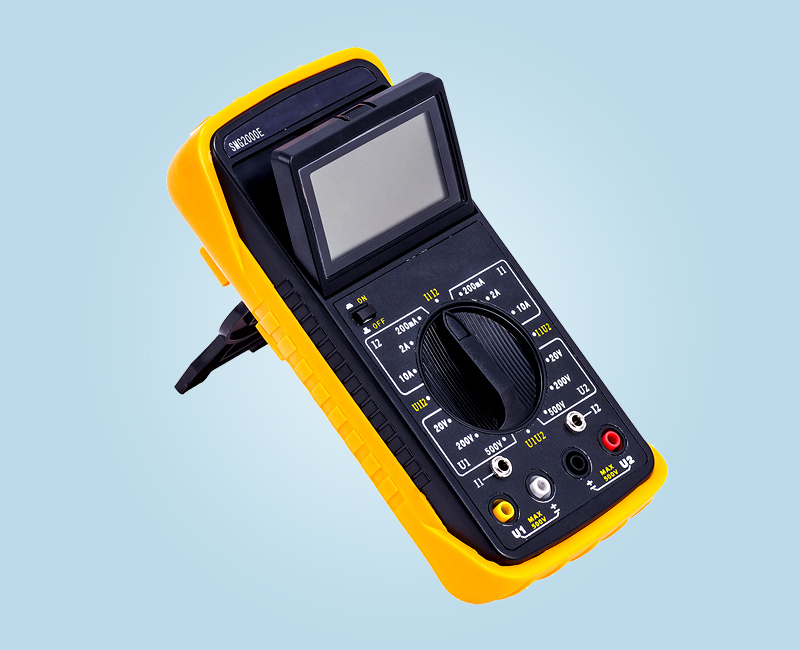

SMG2000E 雙鉗相位伏安表
產品分類： 電能計量檢測儀器
產品簡介：SMG2000E雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、便攜手持式、雙通道輸入測量儀器。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電
訂購熱線：15172499955
立即咨詢★ 產品概述
SMG2000E雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、便攜手持式、雙通道輸入測量儀器。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。顯示器采用了高反差液晶顯示屏，超大字符，以獲得不錯的視覺效果。
★ 產品參數
1. 基本誤差
1.1 參比工作條件
環境溫度：（23±5）℃。
環境濕度：（45～75）% RH。
被測信號波形：正弦波、β=0.02。
被測信號頻率：（50±0.2）Hz。
被測載流導線在鉗口中的位置：任意。
測量相位時被測信號幅值范圍：100～220V、0.5A～1.5。
外參比頻率電磁場干擾：應避免。
1.2 基本誤差極限
1） 交流電壓（見表1）：
| 表1：交流電壓測量誤差 | ||
| 量 限 | 分 辨 率 | 基本誤差極限 |
| 20V | 0.01V | ±（0.3%讀數+0.2%量程） |
| 200V | 0.1V | |
| 500V | 1V | |
輸入阻抗：各量限均為2MΩ。
相位測量時，電壓端輸入阻抗>500KΩ。
2） 交流電流（見表2）：
| 表2：交流電流測量誤差 | ||
| 量 限 | 分 辨 率 | 基本誤差極限 |
| 200mA | 0.1mA | ±（0.3%讀數+0.2%量程） |
| 2A | 1mA | |
| 10A | 10mA | |
3） 相位U-U、U-I、I-I（見表3）：
| 表3：工頻相位測量誤差 | ||
| 范 圍 | 分辨率 | 基本誤差極限 |
| 0～360° | 1° | ±2° |
2. 工作誤差
2.1 額定工作條件：
環境溫度：（0～40）℃。
環境濕度：（20～80）% RH。
被測信號波形：正弦波、β=0.05。
被測信號頻率：（50±0.5）Hz。
被測載流導線在鉗口中的位置：任意。
測量相位時被測信號幅值范圍：
測U1-U2相位時：30V～500V；
測I1-I2 相位時：10mA～10.00A；
測U1-I2 或 I1-U2 相位時：10V～500V、10mA～10.00A。
外參比頻率電磁場干擾：應避免。
2.2 額定工作誤差極限：
在 2.1 所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。
3. 其它技術特性
3.1 顯示位數：三位半。
3.2 采樣速率：3次/秒。
3.3 電源：單個 9V 迭層電池、電源電流小于5mA。
3.4 外形尺寸：
表殼尺寸：192mm×95mm×55mm；
鉗殼尺寸：140mm×40mm×19mm；
鉗口尺寸：7mm×9mm。
3.5 重量：
表體：280g；
測量鉗：2×200g。
3.6 儲存條件：
溫度：－10℃～50℃。
