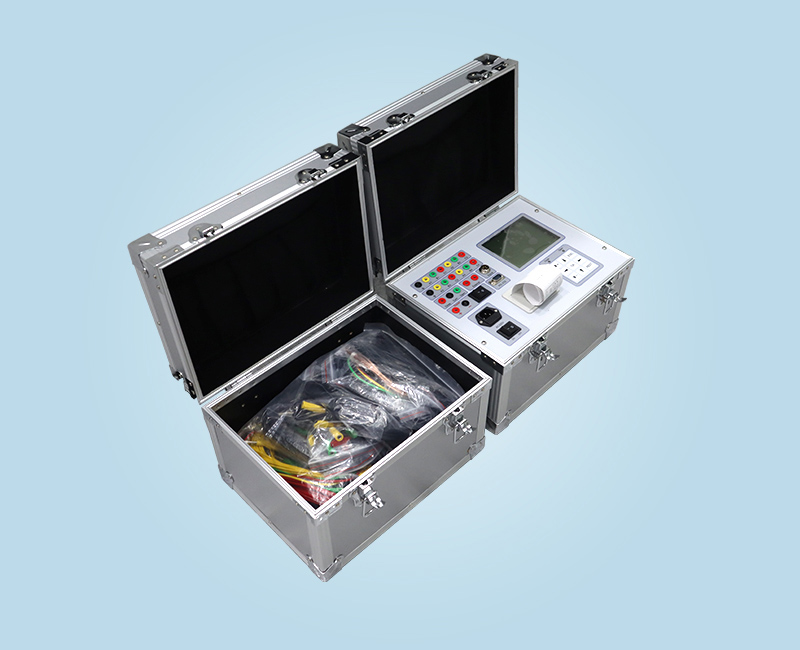

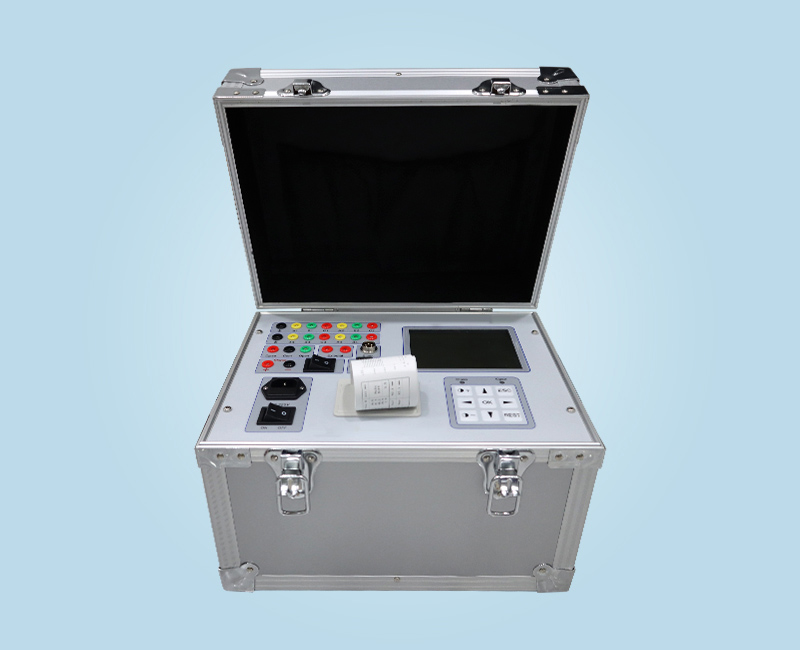

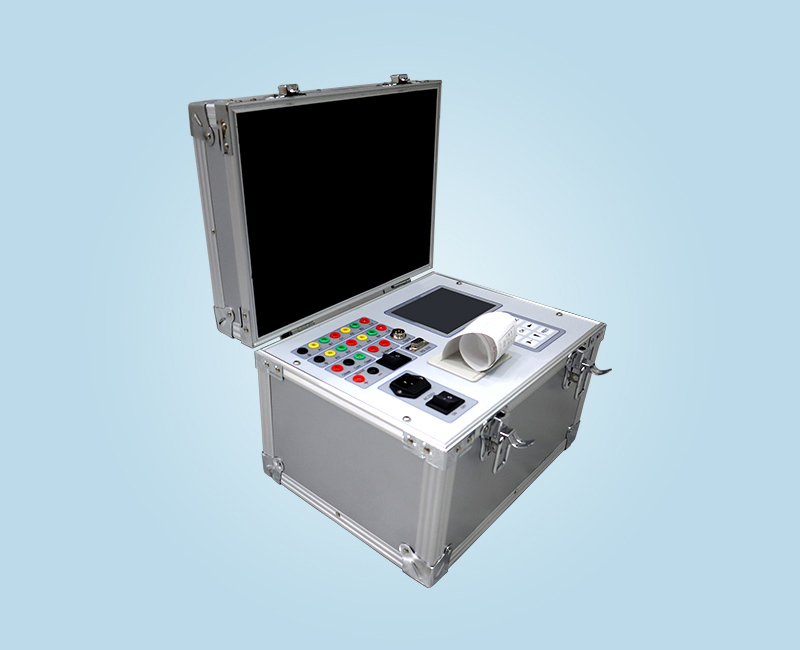

WXKC-8B 高壓開關動特性測試儀
產品分類: 開關測試儀器
產品簡介WXKC-8B高壓開關動特性測試儀是我公司為適應現場測試高壓開關動作特性的需要,開發研制的專用儀器。它以單片機為核心進行采樣,處理和輸出,主要特點是采用漢字提示以人機對話的方式操作,漢字顯示結果并打印輸出,具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點,適用于
訂購熱線:15172499955
立即咨詢★ 產品介紹
WXKC-8B 高壓開關動特性測試儀是我公司為適應現場測試高壓開關動作特性的需要,開發研制的專用儀器。它以單片機為核心進行采樣,處理和輸出,主要特點是采用漢字提示以人機對話的方式操作,漢字顯示結果并打印輸出,具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點,適用于各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關的動特性測試。本高壓開關動特性測試儀不同在于可以配置通用測速傳感器(加速度傳感器)。傳統的測速傳感器通常用滑線電阻器或光電傳感器(分光柵和光電編碼器兩種),這幾種都由運動和靜止兩部分組成。測速時,分別安裝于開關的運動部件(動觸頭或提升桿)和靜止部件(將軍帽座或開關基座)上,而且配合要好。這樣,針對不同的開關就需要制作很多不同的安裝支架,現場安裝和拆卸都很困難。我公司經過多年的研究,將加速度技術運用于開關測速中,解決了開關現場測速傳感器安裝難、配合難、測試難的技術難題。
通用測試傳感器,又稱為萬能傳感器。此傳感器不需要傳統傳感器的復雜安裝和環境要求,具有安裝方便,簡單等優點。
★ 產品別稱
高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、高壓開關特性測試儀、開關特性測試儀、斷路器測試儀、開關機械特性測試儀、開關參數測試儀
★ 產品特征
時 間:12個斷口的固有分、合閘時間,同相同期、相間同期
重 合 閘:高壓開關動特性測試儀每斷口的合-分,分-合,分-合-分;過程時間:一分時間、一合時間、二合時間、金短時間、無電流時間值
彈 跳:每斷口的合閘彈跳時間,彈跳次數,彈跳過程,彈跳波形;每斷口的分閘反彈幅值
速 度:剛分、剛合速度,至大速度,時間-行程特性曲線
行 程:總行程,開距,超行程,過沖行程,反彈幅值
電 流:分、合閘線圈的分、合閘電流值、電流波形圖
動作電壓:機內提供DC30~250V/20A數字可調斷路器動作電源,自動完成斷路器的低電壓動作試驗,測量斷路器的動作電壓值
★ 技術參數
使用環境 | 輸入電源 | 220V±10% 50Hz±10% |
大氣壓力 | 86~106kpa ℃ | |
溫 度 | -10~40℃ | |
濕 度 | ≦80%RH | |
安全性能 | 絕緣電阻 | >2MΩ |
介電強度 | 電源對機殼工頻1.5KV耐壓1分鐘,無閃絡與飛弧 | |
基本參數 |
時 間 | 量程:4000.0ms,分辨率:0.1ms |
速 度 | 量程:20.00m/s,分辨率0.01m/s | |
行 程 | 真空斷路器:量程:50.0mm,分辨率:0.1mm,誤差:1%±1個字 | |
電 流 | 量程:20.00A ,分辨率:0.01A | |
輸出電源 | DC30~250V數字可調/20A(瞬時工作) | |
外形尺寸 | 360×280×300mm3 | |
重 量 | 9kg |
