1.1功能特點

1)手持便攜式設計，體積小、重量輕、無需額外供電，適合戶外移動作業。

2)整機由高速芯片控制，自動化程度高，操作簡單。

3)內置鋰電池供電，支持快充模式。

4)具備自動測量功能，自動檢測接線狀態。

5)輸出電流大可達200A，測量次數多，測試速度快，測量精度高。

6)采用高清液晶屏，無視覺死區，顯示更清晰。

7)保護功能齊全，具有過流、短路、過熱及電池過放保護功能。

8)自帶掉電存儲功能，可存儲100組歷史測試數據，可隨時查閱。

9)語音播報功能，測試完畢后自動播報測量結果。

10)配備藍牙接口（可選），支持BLE4.0協議藍牙傳輸。

1.2測試注意事項

1)使用本儀器前請認真閱讀本手冊；

2)儀器的操作者應具備一般電氣設備或儀器的使用常識；

3)本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體等場所使用；

4)儀器應避免劇烈振動，摔打；

5)對儀器的維修、護理和調整應由專業人員進行；

6)測試完畢后請等待機器聲光提示停止后再關閉電源，拆除測試線；

7)測試過程中，禁止移動測試夾；

8)儀器主機內攜帶大容量電池，請勿拆機，由此可能帶來爆炸風險；

9)請使用電工專用絕緣手套進行接線操作，防止感應電危及人身安全。

1.3遵循的標準

《DL/T 967-2005 回路電阻測試儀與直流電阻快速測試儀檢定規程》

《GB/T 6587-2012電子測量儀器通用規范》

《DL/T 596-2005 電力設備預防性試驗規程》

《Q/CSG 114002-2011電力設備預防性試驗規程》

以及上述規范所引用的規范性文件。

2.面板介紹

2.2.1正面面板介紹

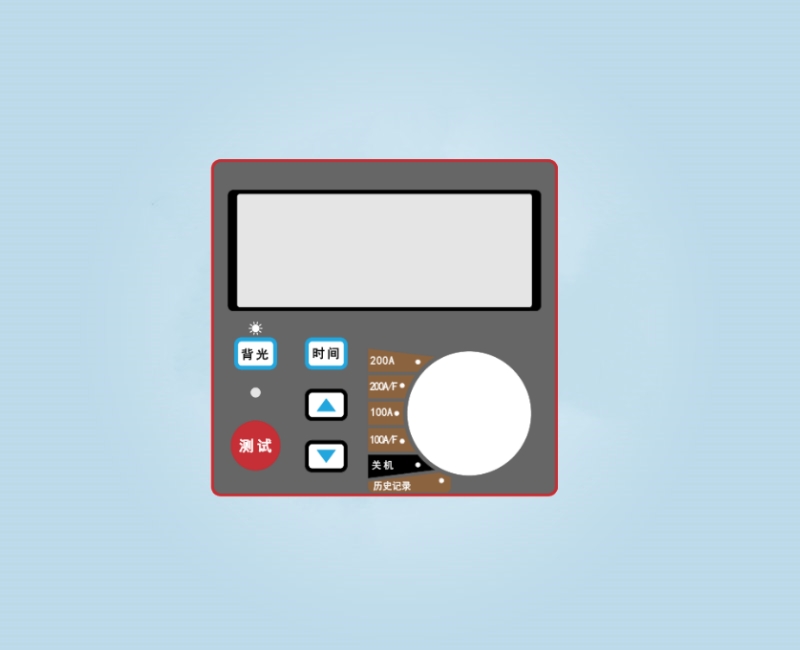

圖為儀器前面面板圖。前面面板主要包括“LCD液晶屏幕”、“背光按鍵”、“時間按鍵”、“測試按鍵”、“運行指示燈”、 “向上翻頁鍵”和“向下翻頁鍵” 、“模式選擇旋鈕”。

?LCD液晶屏幕：信息顯示界面，詳情請參考后文錯誤!未找到引用源。屏幕界面布局；

?背光按鍵：長按該鍵時可以開啟/關閉背光模式；

?時間按鍵：非測量狀態下，點擊時間按鍵，可以在1s，5s，10s，30s，60s間循環切換，不同檔位最大測量時間不同，詳情請參考后文2.4檔位介紹；

?測試按鍵：按下測試按鍵開始測試，儀器開始輸出所設置的電流，待電流穩定后自動開始測試，測試完成后自動停止功率輸出。

?運行指示燈：運行指示燈常亮，表明儀器處于正常運行狀態；

?模式選擇旋鈕：模式選擇旋鈕可以選擇不同的模式，具體的模式介紹請參考后文2.4檔位介紹。

2.2.2接口面板介紹

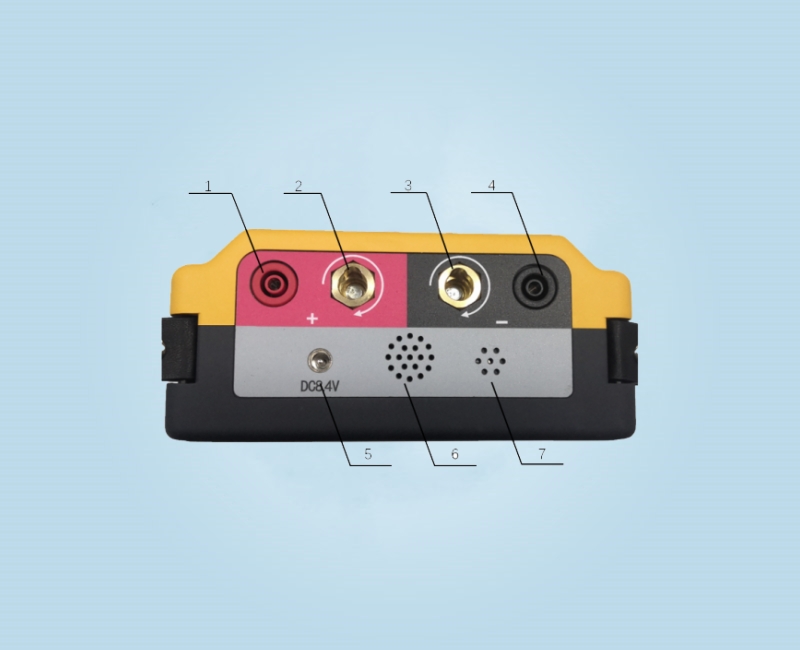

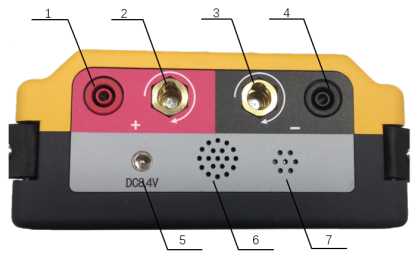

圖3 接線座子面板

1)1正電壓接線端子U+：儀器電壓測試線正接線端子；

2)2 正電流接線端子I+：儀器電流測試線（功率線）正接線端子；

3)3負電流接線端子I-：儀器電流測試線（功率線）負接線端子；

4)4負電壓接線端子U-：儀器電壓測試線負接線端子；

5)5充電孔：儀器電池充電孔，帶短路保護，請使用配套專用充電器；

6)6風扇風口：儀器工作時發熱量較大，需要保證風扇風口通風良好；

7)7喇叭孔：儀器語音播報位置，請勿遮擋。

特別說明

1)請使用配套專用充電器，避免損傷電池；

2)請使用配套測試線材，如需加長請根據電流檔位選擇線材長度和線徑。

2.3屏幕界面布局

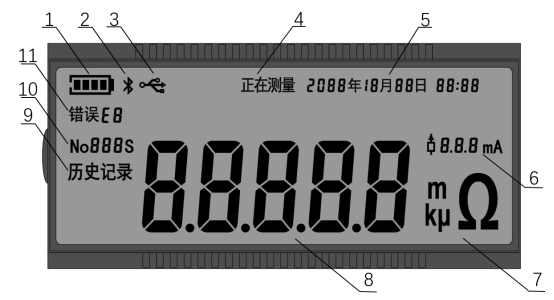

圖4  LCD液晶屏幕布局

圖4為屏幕布局示意圖，頁面內各部分說明如下：

?1 電池電量：顯示儀器當前電池電量；

?2 藍牙標志：表示儀器藍牙已開啟；

?3 USB標志：表示儀器USB已連接；

?4測量狀態：表示儀器當前正處于測量狀態

?5當前日期時間：包含年，月，日，小時和分鐘；

?6電流檔位：顯示電源輸出的電流；

?7被測電阻結果單位：顯示電阻單位，包括“μΩ”，“mΩ”，“Ω”和“kΩ”；

?8被測電阻結果：顯示被測電阻阻值

?9歷史記錄標志：表示進入歷史記錄查詢模式；

?10歷史記錄序號：歷史記錄模式下顯示此前儀器記錄的測量結果的序號，測量模式下顯示測量時間；

?11故障及錯誤代碼：顯示當前故障或錯誤代碼，代碼對應信息見3.3節測試過程注意事項。

2.4檔位介紹

1)測量檔位

?100A：儀器處于普通模式，輸出電流100A，時間可設置。

?100A/F:儀器處于快速模式，輸出電流100A，電流持續時間1s。

?200A：儀器處于普通模式，輸出電流200A，時間可設置。

?200A/F:儀器處于快速模式，輸出電流200A，電流持續時間1s。

在普通100A檔位下有1s，5s，10s，30s，60s檔位時間可供選擇；普通200A檔位下有1s，5s兩種檔位時間可供選擇。選擇快速模式時測量時間固定為1s。正在測量中可以按下“測試”按鍵手動終止測量。1s檔位為默認檔位，在該檔位下測量時，儀器通電時間會略超過1s，請勿在開始測量后和結束測量前蜂鳴器提示音之間觸碰測量系統帶電體。測試中如果超過設計量程，屏幕上會顯示“OL”字符

2)歷史記錄檔位

將旋鈕打至該檔位時，儀器進入歷史記錄界面。儀器至多可儲存100次測量結果，通過上下翻頁鍵可以翻看此前的測量結果。
