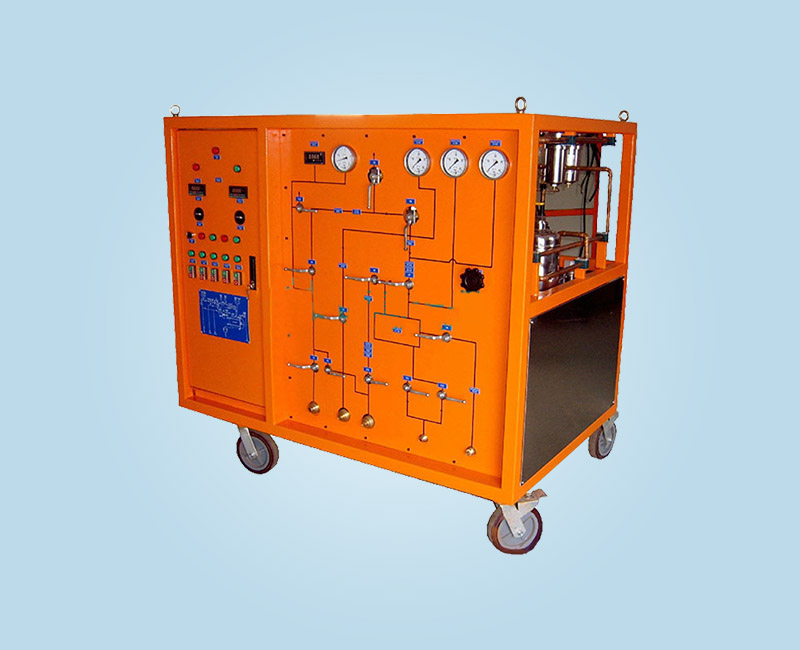

WXQH-60 SF6氣體回收凈化裝置
產品分類: SF6測試設備
一、產品概況WXQH-60 SF6氣體回收凈化充放裝置是用于SF6氣體絕緣電器設備的制造廠,使用運行科研等部門, 對各種電器設備進行抽真空,對電器設備充入SF6氣體,并從使用或試驗的電器中回收SF6氣體,同時進行凈化處理壓縮貯存到貯罐。 回收裝置適用SF6電器及
訂購熱線:15172499955
立即咨詢★ 產品介紹
WXQH-60 SF6氣體回收凈化充放裝置是用于SF6氣體絕緣電器設備的制造廠,使用運行科研等部門, 對各種電器設備進行抽真空,對電器設備充入SF6氣體,并從使用或試驗的電器中回收SF6氣體,同時進行凈化處理壓縮貯存到貯罐。回收裝置適用SF6電器及GIS組合電器等。
該裝置按照DL/T662-1999《六氟化硫充氣及回收裝置》標準,裝置由回收系統、充氣系統、抽真空系統、凈化系統、氣體貯存系統組成。
★ 產品功能
1、對裝置本機以及電器設備抽真空和真空度的測量;
2、對電器設備中的氣體進行回收;
3、對回收和回充的SF6氣體進行干燥、凈化處理;
4、對SF6電器進行充氣;
5、對電器中SF6氣體進行壓縮貯存。
★ 產品別稱
SF6氣體回收凈化裝置、sf6氣體回收車、sf6回收裝置、sf6氣體回收裝置。
★ 產品特點
采用德國DILO公司系統原理,設計先進,功能齊全,結構合理,操作簡潔明了。
壓縮系統引進國外壓縮技術的雙級單動壓縮機,該壓縮機可將SF6氣體直接壓縮成液態貯存SF6貯罐內,(或采用輔助制冷壓縮貯存),實現了SF6氣體的無油快速回收。
抽真空系統采用雙級旋片式真空泵,真空速率快,并在系統中設有防止返回油裝置。
回收增壓系統采用單級旋片泵(隔膜泵)回收殘壓低,速度快。
凈化系統采用美國派尼爾公司原理過濾器,過濾器增加采用內置真空電加熱及內裝高效吸附劑,凈化效果更加顯著(無須頻繁更換吸附劑)。
裝置電氣系統三相電源自動確認、調整。
裝置控制系統采用SF6專用閥門,比國外同類產品球閥更可靠。
貯存系統可按用戶需求任意配備各種規格容量的貯液罐。
設備采用風冷移動式,可在無外部水源情況下使用。
★ 產品參數
主要性能及技術參數 | WXQH-60 | |||||
裝置極限真空度(Pa) | <10 | |||||
裝置真空泵速率 M3/h(L/s) | 14.4(4) 28.8(8) 108(30) | 54(15) 108(30) | 54(15) 108(30) | 54(15) 108(30) | 252(70) | |
裝置充氣速率(M3/h) | >5 | >6 | >8 | |||
裝置回收初壓力(Mpa) | ≤0.8 | |||||
裝置回收終壓力(Kpa) | 1-5(按產品技術要求) | |||||
裝置壓縮回收速率(M3/h) | 15 | 16 | 22-38 | 40 | ||
裝置年泄露率(%) | <1 | |||||
裝置至高設計壓力(Mpa) | 4.0(按產品技術要求) | |||||
儲罐規格(M3) | 0.05m3/0.1m3/0.2m3/0.4m3/0.6m3/1m3 | |||||
干燥再生凈化過濾方式 | 真空加熱活化自再生處理 |
選配配置
一)、壓縮機和真空泵選配配置:
可選項 | 類型 | 主要參數 |
壓縮機 | 無油 | 回收速度:0-150kg/h |
有油 | 回收速度:O-120kg/h | |
真空泵 | 雙級旋片式 | 抽真空速度:64m3/h |
單級旋片抽 | 抽真空速度:200m3/h | |
羅茨泵組抽 | 抽真空速度:253m3/h |
二)、SF6儲罐選用型號:
型號(m3) | 0.2 | 0.4 | 0.6 | 1.0 | 2.0 | |
容積(L) | 200 | 400 | 600 | 1000 | 2000 | |
容器類別 | 二類 | |||||
設計壓力(Mpa) | 4.0 | |||||
至大儲量(kg) | 200 | 400 | 600 | 1000 | 2000 |
備注:本工廠可根據用戶特殊要求定制各種配置回收裝置。
