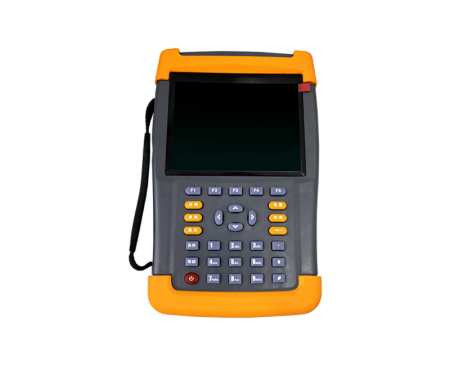

三相相位伏安表是一種精密的電力測量工具,專門設計用于測量三相交流電路中的電壓、電流以及它們之間的相位關系。其工作原理基于電磁感應和相位差測量的基本原理。
1、測量電壓與電流:三相相位伏安表通常配備有三個獨立的鉗形傳感器(或稱為鉗表),分別用于夾住三相電路中的導線,以非接觸方式測量各相的電壓和電流。
2、相位差測量:通過內置的高精度相位檢測電路,儀器能夠測量電壓與電流之間的相位差。相位差是描述電壓波形與電流波形之間時間延遲或超前的物理量,對于分析電力系統中的功率因數、負載特性等至關重要。
3、計算與顯示:測量得到的電壓、電流值及相位差數據會被儀器內部的處理器進行計算處理,最終通過顯示屏以數字或圖形方式直觀展示給用戶。
三相相位伏安表的使用步驟
準備階段:
確認三相相位伏安表電量充足,檢查儀器外觀無損壞。
根據待測電路的額定電壓和電流選擇合適的測量檔位。
連接電路:
使用鉗形傳感器分別夾住三相電路中的A、B、C三相的電壓線和電流線。確保鉗口閉合緊密,接觸良好。
調整測量頭(如有),確保其正確對準待測相位。
設置參數:
在儀器上設置正確的電壓和電流檔位。
如有需要,設置其他相關參數,如測量模式、濾波設置等。
開始測量:
啟動測量功能,儀器將自動進行電壓、電流及相位差的測量。
等待測量完成,觀察顯示屏上的讀數。
記錄與分析:
記錄測量得到的電壓、電流和相位差數據。
分析數據,評估電力系統的運行狀態,如功率因數、負載平衡情況等。
三相相位伏安表的注意事項
安全操作:
在進行任何測量之前,確保電路已斷電或處于安全狀態,以防觸電。
使用絕緣手套和其他個人防護裝備。
正確連接:
確保鉗形傳感器正確夾住待測導線,避免交叉夾線或接觸不良。
檢查連接是否牢固,防止測量過程中脫落或損壞儀器。
選擇合適檔位:
根據待測電路的額定電壓和電流選擇合適的測量檔位,以防儀器損壞或測量不準確。
穩定測量:
在測量過程中保持儀器穩定,避免晃動或碰撞。
等待儀器顯示穩定后再讀取數據。
注意精度與校準:
定期對三相相位伏安表進行校準,確保其測量精度。
注意環境因素(如溫度、濕度)對測量精度的影響。
數據存儲與備份:
及時記錄和存儲測量數據,以防數據丟失。
對于重要數據,進行備份處理。
通過遵循上述使用步驟和注意事項,可以確保三相相位伏安表在電力測量中的準確性和安全性,為電力工程人員提供有力的技術支持。
