變壓器直流電阻測試是評估變壓器健康狀況的重要手段之一,而正確選擇測試電流則是確保測試結果準確性的關鍵環節。以下是對您所述內容的進一步詳細闡述和補充:
一、深入理解測試原理

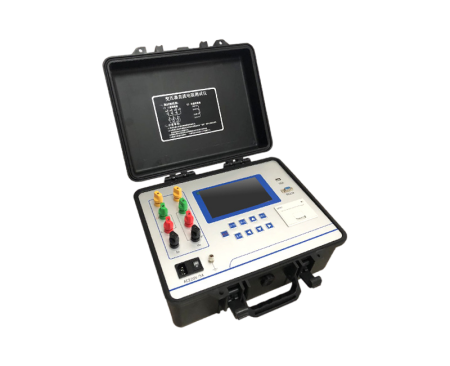

變壓器直流電阻測試儀基于歐姆定律(R=U/I),即電阻等于電壓除以電流。在測試中,向變壓器繞組施加穩定的直流電流,測量該電流下繞組兩端的電壓降,從而計算出繞組的直流電阻。電阻值的變化可以反映繞組連接是否良好、是否存在匝間短路或斷路等問題。
二、電流選擇的具體方法與注意事項
繞組規格與類型:
大型變壓器:由于繞組體積大、導線截面大,趨膚效應和邊緣效應較明顯,需要選擇較大的測試電流(如10A-100A),以減小這些效應對測量結果的影響。
小型變壓器:繞組體積小、導線細,過大的電流會導致繞組發熱,電阻值隨溫度升高而增加,影響測量精度,因此應選用較小的測試電流(如1A-2A)。
行業標準與規程:
嚴格遵守《電力設備預防性試驗規程》等相關標準,確保測試電流既滿足測量準確度的要求,又不至于引起繞組過熱或其他安全問題。
溫度因素:測試前,應記錄環境溫度和繞組溫度,并在測試后根據需要進行溫度換算,以獲得標準溫度下的電阻值。較大電流可以加速繞組溫升,便于獲取熱態下的電阻值,但需注意控制溫升幅度,避免損壞繞組。
設備能力:選擇測試電流時,必須考慮變壓器直流電阻測試儀的最大輸出電流能力,確保所選電流不超過設備額定值,防止儀器過載或損壞
穩定性與精度:
測試電流的穩定性直接影響測量結果的準確性。應選擇能夠提供穩定直流電流的測試儀,并在測試過程中保持電流恒定。
精度方面,應關注測試儀的分辨率和測量誤差,選擇能夠滿足測試需求的高精度儀器。
安全操作:
在進行直流電阻測試時,應確保變壓器已斷電并放電,防止觸電事故。
操作人員應穿戴好防護裝備,如絕緣手套、安全帽等。
三、總結
正確選擇變壓器直流電阻測試儀的測試電流,是確保測試結果準確性的關鍵步驟。電力檢測工人應根據變壓器繞組的規格、類型、行業標準、溫度因素以及設備能力等因素綜合考慮,選擇合適的測試電流。同時,還需注意操作安全,確保測試過程順利進行。通過準確測量變壓器繞組的直流電阻,可以及時發現并處理潛在問題,保障電力系統的安全穩定運行。
